FDM 3D 列印：線材列印完整指南
重點摘要
- FDM 3D 列印透過逐層擠出熔化的線材來建構物體。
- PLA 最適合初學者，而 PETG 和 ABS 則適用於功能性零件。
- 層高、填充、支撐和速度對列印品質有重大影響。
- 常見的 FDM 問題包括翹曲、拉絲、層間黏合力弱和黏著不良。
- Tripo AI 可協助從文字或圖片產生 3D 模型，以便進一步進行列印準備。
初學者拿著他們的第一卷線材時，經常會問同樣的問題：這股塑膠絲如何變成真實的物體？這就是 FDM（熔融沉積成型）的魅力所在，它是全球最廣泛使用的桌上型 3D 列印技術。它價格親民、易於取得，且實用性高，適合業餘愛好者、學生、自造者、工程師和產品團隊。本指南將說明 FDM 列印機的運作方式、如何選擇材料、哪些列印參數最重要、FDM 的應用領域、如何進行後處理、如何解決常見的列印問題，以及哪些設計規則有助於避免列印失敗。
什麼是 FDM 3D 列印？
FDM 代表 Fused Deposition Modeling（熔融沉積成型）。在開源自造社群中，它也稱為 FFF（Fused Filament Fabrication，熔融線材製造）。在 FDM 3D 列印中，一卷熱塑性線材被送入加熱噴嘴，熔化後逐層擠出，從底部向上建構 3D 物體。
FDM 是一種積層製造製程，因為它只在需要的地方添加材料。這與減法製造（例如 CNC 銑削，從實心塊中切除材料）不同。它也與 SLA（用光固化液態樹脂）和 SLS（用雷射燒結粉末）不同。簡而言之，FDM 是最常見的基於線材的桌上型列印方法。
FDM 最初由 Stratasys 在 1980 年代後期開發。在約 2009 年關鍵專利到期後，桌上型 FDM 列印機變得更容易取得，並推動了 RepRap 自造運動，該運動推廣開源、可自我複製的 3D 列印機設計。如今，FDM 仍然是業餘愛好者、教育工作者、自造者和專業人士最實惠且最容易取得的 3D 列印方法。

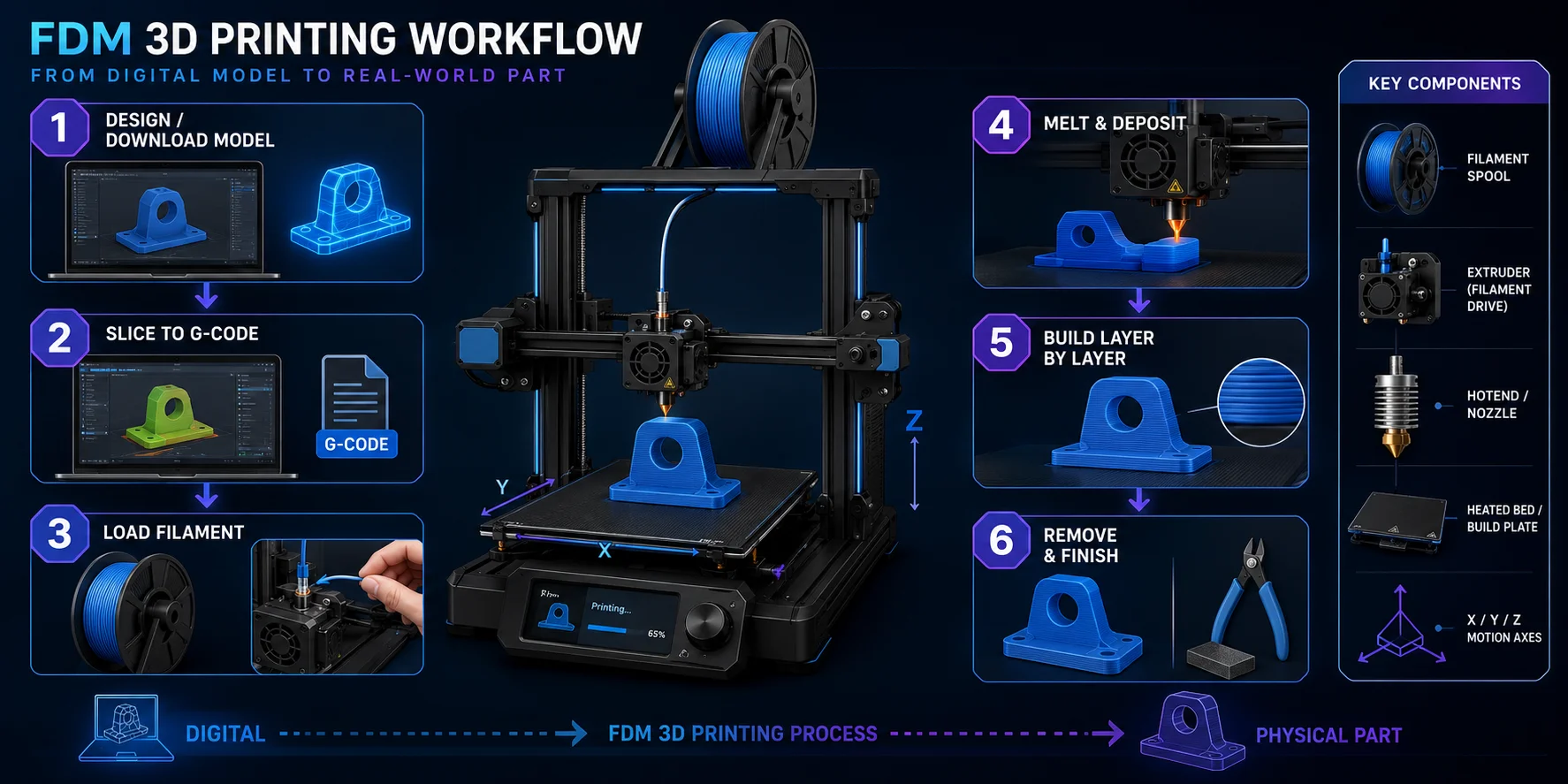

FDM 3D 列印的運作方式
FDM 列印遵循清晰的數位到實體工作流程。列印機可能看起來很複雜，但分解步驟後，這個過程就很簡單明瞭。
- 設計或下載 3D 模型。 從在 CAD 或 3D 軟體中建立的數位模型開始，或從 Thingiverse、Printables 或 MyMiniFactory 等儲存庫下載模型。
- 切片模型。 切片軟體（如 Cura、PrusaSlicer 或 Bambu Studio）將幾何形狀轉換為逐層的工具路徑，並生成 G-code。G-code 告訴列印機移動到哪裡、移動多快以及擠出多少線材。
- 將線材載入擠出機。 一卷通常直徑為 1.75 毫米的線材送入擠出機，擠出機會夾住材料並將其推向熱端。
- 熔化並沉積線材。 加熱的噴嘴（即熱端）熔化線材，並將其沉積在列印平台上。列印頭沿 X 軸和 Y 軸移動，而建構平台或列印頭在每層之後沿 Z 軸移動。
- 逐層建構。 隨著熔化的塑膠冷卻並黏合，連續的層融合在一起，逐漸從底部向上形成物體。
- 取下並完成列印。 列印完成後，從列印平台取下零件，並移除任何支撐。
關鍵硬體包括擠出機、熱端、噴嘴、加熱床、列印平台和運動系統。加熱床可改善第一層黏著，而 Cartesian 和 CoreXY 系統會影響速度、穩定性和精度。
FDM 材料：線材類型與特性
FDM 列印機使用纏繞在捲軸上的熱塑性線材，通常直徑為 1.75 mm 或 2.85 mm。每種線材在列印溫度、強度、柔韌性、表面效果和列印難度上都有所不同。
| 線材 | 典型噴嘴溫度 | 主要特性 | 最佳用途 | 難度 |
|---|---|---|---|---|
| PLA | 180–220°C | 易於列印、低翹曲、剛性、低耐熱性 | 原型、課堂列印、裝飾模型 | 簡單 |
| PETG | 220–250°C | 比 PLA 更強、略微柔韌、良好的層間黏合力 | 功能零件、支架、容器 | 簡單–中等 |
| ABS | 230–260°C | 耐熱、耐用、可用丙酮拋光、容易翹曲 | 外殼、耐用原型 | 中等 |
| TPU | 210–240°C | 柔韌、類似橡膠、耐衝擊 | 手機殼、墊片、握把 | 中等 |
| 尼龍 / PA | 240–280°C | 堅韌、耐磨、對濕氣敏感 | 齒輪、鉸鏈、工程零件 | 困難 |
| 碳纖維複合材料 | 240–290°C | 剛性、輕量、磨損性 | 治具、夾具、結構原型 | 困難 |
PLA 是大多數使用者最佳的第一種線材。PETG 是下一步的良好選擇，用於更堅固的功能零件，而 ABS、TPU、尼龍和複合材料則需要更仔細的列印機設定。

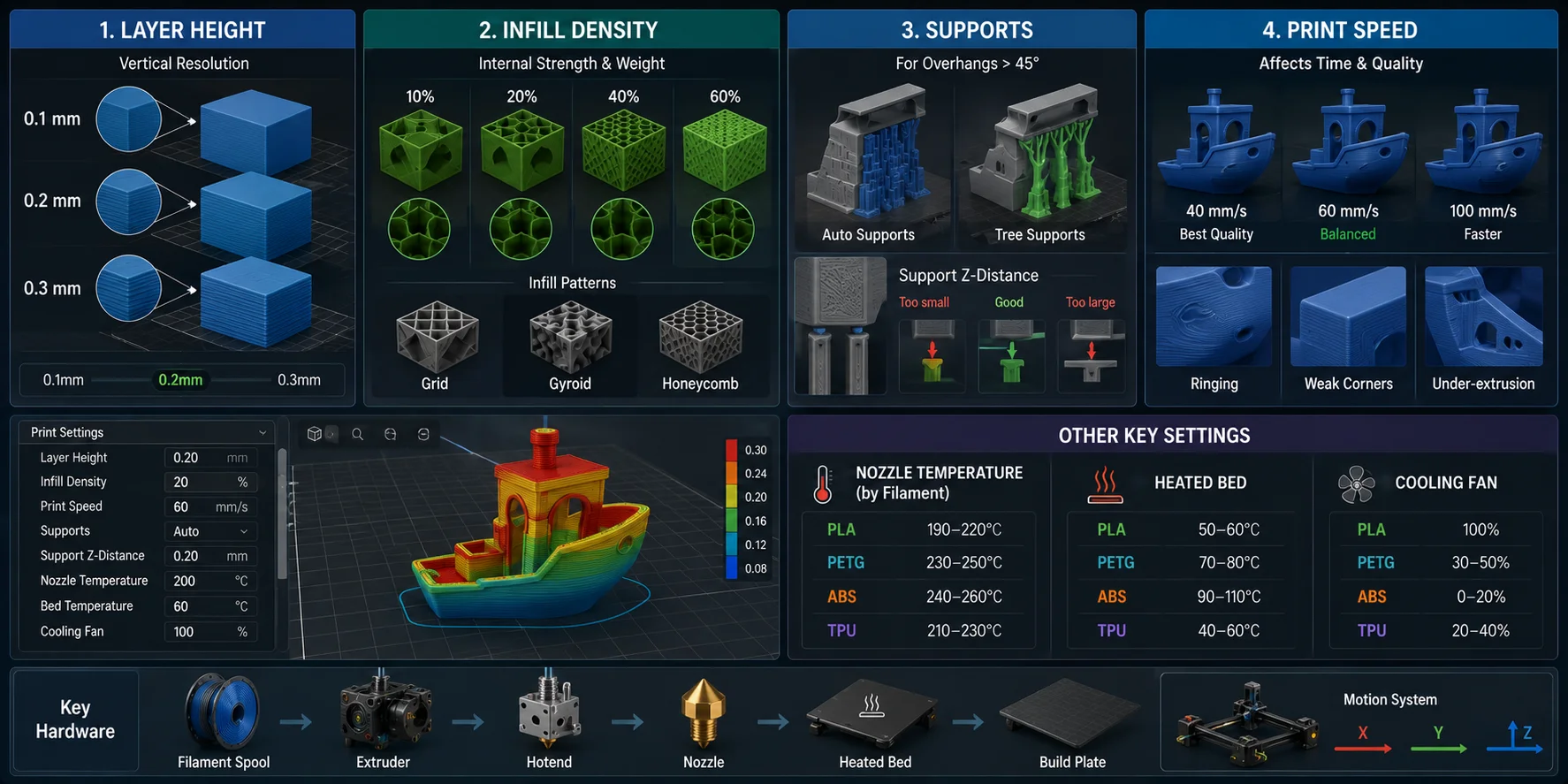

關鍵列印參數
FDM 列印品質在很大程度上取決於切片機設定。最重要的四個參數是層高、填充密度、支撐和列印速度。
層高控制垂直解析度。典型範圍是 0.1–0.3 mm。初學者應從 0.2 mm 開始，以在品質和速度之間取得良好平衡。需要更平滑細節時使用 0.1 mm，需要快速粗略原型時使用 0.3 mm，但層線會更明顯。
填充密度控制零件內部的實心程度。對於視覺模型和輕量零件，使用 10–20%；對於功能或結構零件，使用 40–60%；僅在需要最大強度或重量時使用接近 100%。常見的填充圖案包括網格、陀螺形和蜂窩形。
當懸垂超過約 45 度時，通常需要支撐，但實際限制取決於材料、冷卻、層高和幾何形狀。初學者可以從自動支撐開始，然後嘗試樹狀支撐以減少材料使用量並使移除更容易。支撐 Z 距離會影響支撐附著在模型上的緊密程度。
列印速度會影響列印時間和品質。桌上型 FDM 列印機通常可靠地在 40–80 mm/s 下列印。較慢的速度可改善黏著和細節，而較快的速度可縮短時間，但可能導致振紋、角落弱化或擠出不足。
噴嘴溫度取決於線材類型。加熱床有助於減少 PETG 和 ABS 的翹曲，而冷卻風扇對於 PLA 的銳利細節尤其重要。
FDM 的優點與優勢
FDM 仍然是許多使用者的預設選擇，因為它在價格親民、材料靈活性和實際輸出之間取得了比大多數入門級 3D 列印方法更好的平衡。
- 價格親民： 桌上型 FDM 列印機通常價格在 20–30 美元，使持續材料成本可控。
- 材料多樣性： FDM 支援數十種熱塑性塑膠，包括 PLA、PETG、ABS、TPU、尼龍、碳纖維複合材料和其他工程等級選項。
- 大列印體積： 許多桌上型機器提供約 220 × 220 × 250 mm 的列印區域，而工業系統則支援更大的零件。
- 速度： 簡單零件可以在幾小時內列印完成，更複雜的幾何形狀通常可以一夜完成。
- 低進入門檻： FDM 擁有成熟的切片機、豐富的教學資源、價格親民的備件和強大的社群支援。
- 功能原型： FDM 零件可以使用最終用途的熱塑性塑膠（如 ABS、PETG 或尼龍）列印，使其適用於尺寸檢查、支架、外殼和工作原型。
- 最少浪費： 作為一種積層製程，FDM 僅在需要的地方沉積材料，除了支撐和失敗列印之外。
對於需要大量迭代的產品設計，FDM 通常是首選，因為團隊可以列印、測試、修改和重新列印，而無需模具成本或漫長的製造前置時間。
FDM 列印品質：常見問題與解決方法
FDM 列印易於使用，但並非自動化。大多數品質問題來自溫度、校準、床層黏著、冷卻或切片機設定。好消息是，大多數問題都有明確的症狀和實用的解決方法。
| 問題 | 症狀 | 如何解決 |
|---|---|---|
| 翹曲 | 角落從列印平台翹起，尤其是在大型零件上。 | 使用加熱床、添加邊緣或筏層、正確調平床層，並對 ABS 或尼龍使用外殼。 |
| 拉絲 | 模型分離部分之間出現細塑膠絲。 | 增加回抽距離或速度、將噴嘴溫度降低約 5°C，並在切片機中啟用梳動功能。 |
| 層間分離 | 列印層分裂或相互分離。 | 提高列印溫度、減少零件冷卻、改善外殼溫度，並檢查擠出不足。 |
| 擠出不足 | 出現間隙、壁薄、線條缺失或層脆弱。 | 檢查噴嘴是否堵塞、提高溫度、清潔線材路徑，並校準擠出機步數。 |
| 第一層黏著不良 | 列印件無法黏附、移位或過早失敗。 | 重新調平床層、用 IPA 清潔平台、降低 Z 偏移，必要時使用口紅膠或髮膠。 |
| 過度擠出 / 結塊 | 表面上出現粗糙接縫、凸起、結塊或多餘材料。 | 校準流量、降低噴嘴溫度，並在支援的情況下調整壓力補償或線性補償。 |
第一層值得特別注意。如果太高，線材將無法黏附；如果太低，噴嘴可能會刮傷床層或阻塞擠出。清潔的列印平台、正確的 Z 偏移和穩定的擠出可以在問題發生前解決許多初學者的失敗。
拉絲也很常見，尤其是在 PETG 和柔性材料中。回抽在移動前將線材拉回，減少不必要的絲線，而小幅降低溫度可以限制滲出，而不會削弱層間黏合。
桌上型 vs 工業型 FDM 列印機
桌上型和工業型 FDM 列印機使用相同的逐層擠出原理，但它們在成本、精度、材料、可靠性和生產控制方面存在很大差異。
| 類別 | 桌上型 FDM 列印機 | 工業型 FDM 列印機 |
|---|---|---|
| 典型範例 | Bambu Lab、Prusa、Creality | Stratasys F370 及同級工業擠出系統 |
| 價格範圍 | 約 $200–2,000 美元 | 約 $10,000–100,000 美元以上 |
| 層解析度 | 通常 0.1–0.3 mm | 通常提供更嚴格的機器特定公差和受控製程條件 |
| 列印體積 | 較大型桌上型型號可達約 300 × 300 × 400 mm | 更大的封閉式建構室 |
| 材料 | PLA、PETG、ABS、TPU、基本複合材料 | Ultem、PEEK、尼龍、碳纖維複合材料 |
| 最佳用途 | 業餘使用、教育、原型製作、小批量零件 | 認證材料、可重複生產、工程應用 |
桌上型 FDM 列印機還受益於強大的社群、廣泛的切片機支援和豐富的故障排除資源。對於原型製作和小批量生產，當材料、公差、可重複性和列印尺寸滿足專案要求時，它們通常是實用選擇。當需要認證材料、可溶性支撐、受控腔室條件、記錄的製程可重複性或連續生產時，工業系統值得考慮。
應用與產業
FDM 因其價格親民、靈活且速度足夠快以進行日常迭代而被廣泛應用於許多領域。
- 原型製作與產品設計： 設計師使用 FDM 在投資模具或製造前測試外形、配合和功能。它對於早期檢查尺寸、人體工學和裝配構想特別有用。
- 教育： 學校和大學使用 FDM 列印機教授設計思維、工程、幾何和數位製造。學生可以快速從數位概念轉變為實體模型。
- 醫療保健： FDM 可用於製作手術規劃的解剖模型、訂製矯形器、義肢原型和訓練輔助工具。未經適當的監管批准，不得用於可植入醫療零件。
- 航太與汽車： 團隊使用 FDM 製作治具、夾具、工具輔助工具、電纜導管、輕量非結構零件和模型。
- 建築： 建築師為客戶簡報列印比例模型、量體研究、景觀佈局和概念形式。
- 消費品： 自造者列印訂製零件、更換元件、收納架、手機座、愛好模型、角色扮演道具和家居用品。
這些應用都從相同的基礎開始：一個準備好列印的 3D 模型。列印機只能建構檔案所描述的內容，因此在熔化任何線材之前，模型品質很重要。

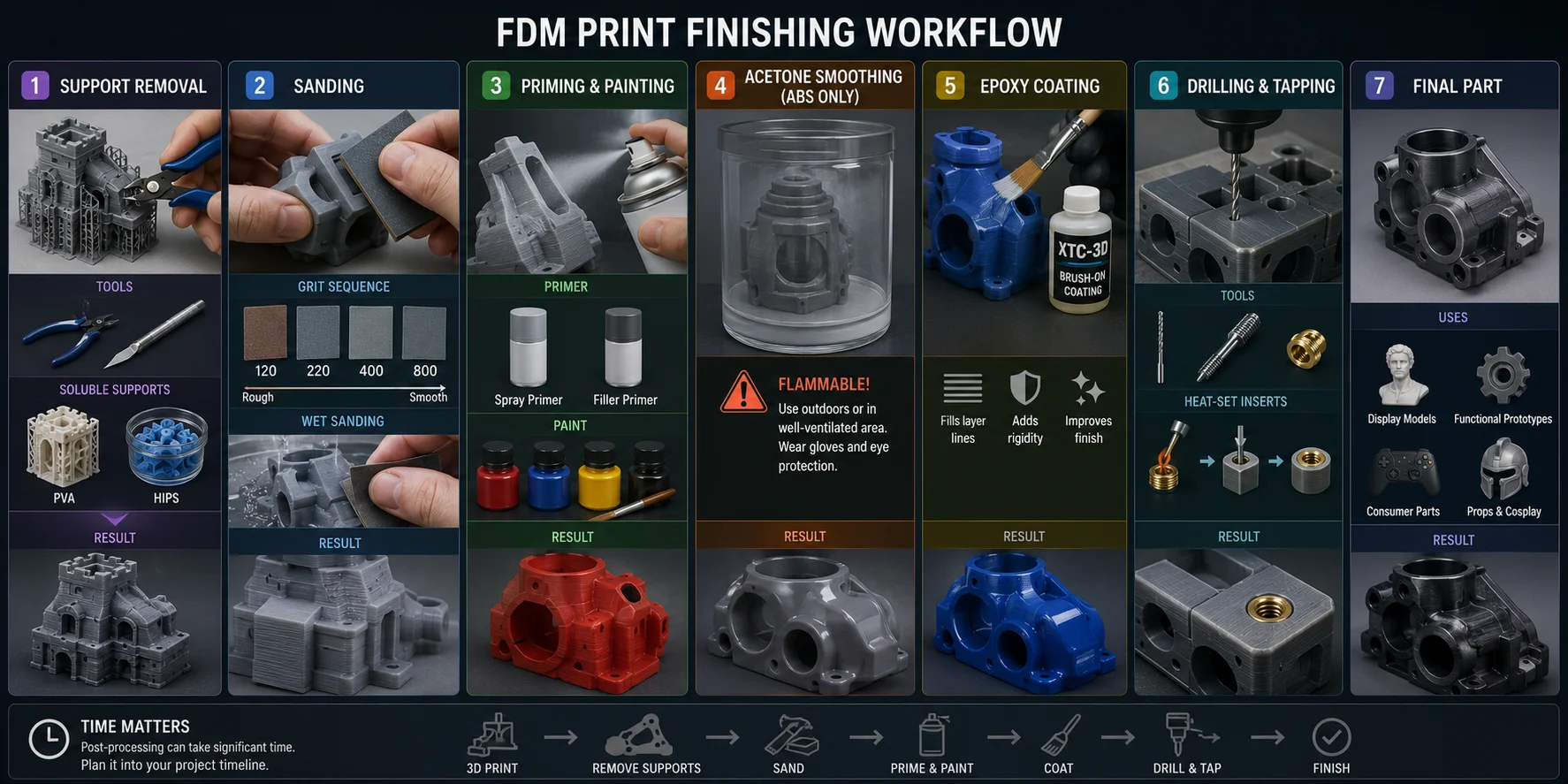

FDM 列印的後處理
原始的 FDM 列印件通常需要後處理，特別是在用於展示模型、功能原型或面向消費者的零件時。
移除支撐通常是第一步。可剝離支撐可以用鉗子、斜口鉗或美工刀移除，而可溶性支撐（如 PVA 或 HIPS）則在水中或檸檬烯中溶解。
打磨可以減少可見的層線，並為噴漆準備表面。從 120 號砂紙開始粗磨，然後使用 400–800 號砂紙打磨更平滑的表面；濕磨最適合拋光展示零件。
底漆和噴漆可改善外觀。噴霧底漆可填充細小的層線，而填料底漆有助於覆蓋較深的間隙，然後再塗上壓克力或琺瑯漆。
丙酮拋光主要用於 ABS，而非 PLA。丙酮蒸氣會輕微熔化表面，產生光澤表面，但它易燃，應僅在戶外或通風良好的地方使用，並採取適當的安全預防措施。
環氧樹脂塗層可填充層線並增加剛性。像 XTC-3D 這樣的產品對於道具、展示模型和更堅固的表面效果很有用。
鑽孔和攻牙對於功能零件很有用。FDM 零件可以鑽孔，而熱埋黃銅嵌件可以創造比直接鎖入塑膠更耐用的螺紋。
後處理可能需要大量時間，因此請將其納入專案時間表中，特別是對於面向消費者的零件。

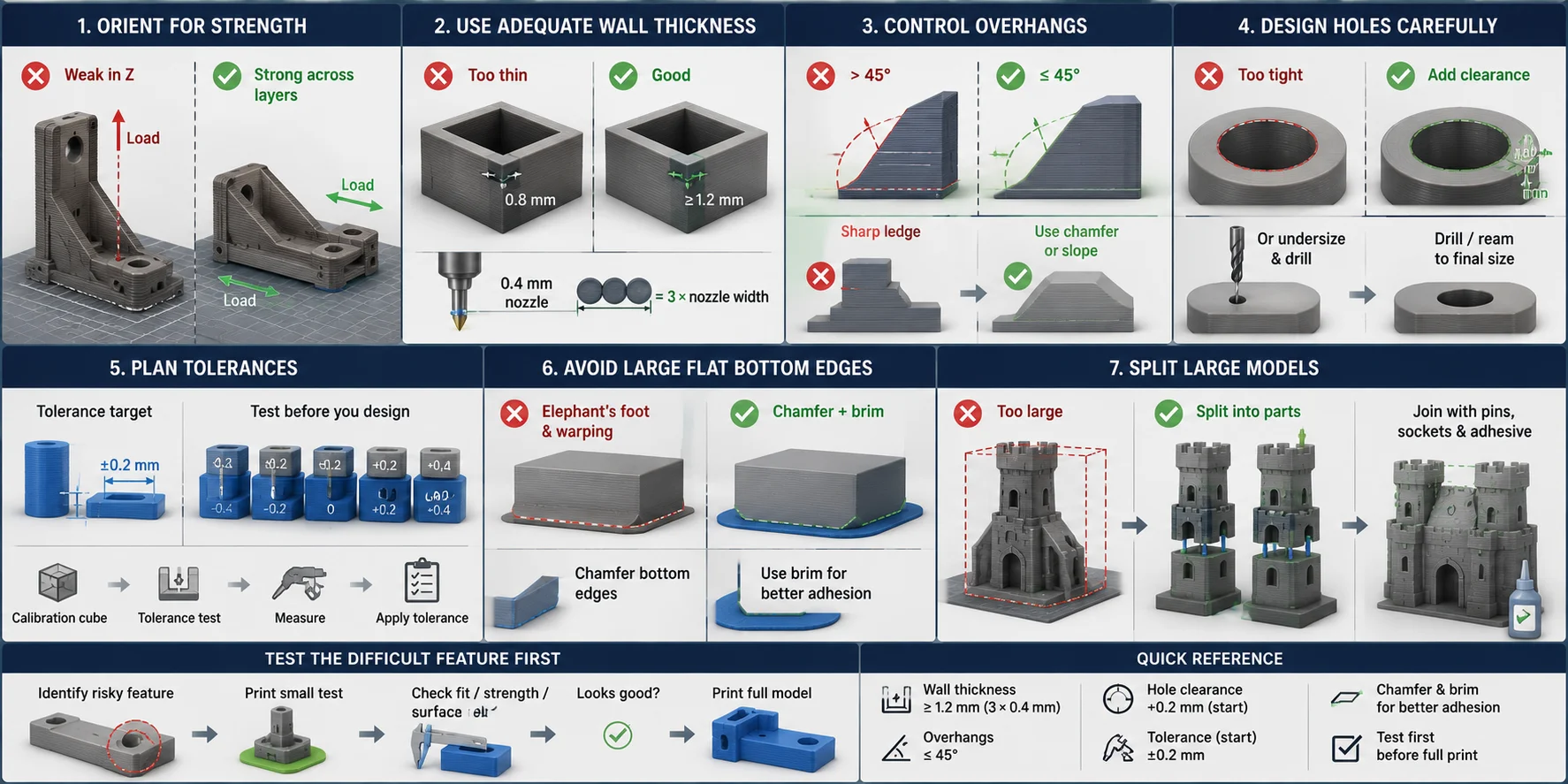

FDM 的最佳實踐與設計規則
良好的 FDM 結果在切片之前就開始了。設計決策會影響強度、精度、表面品質和列印可靠性，因此一些實用規則可以從第一天起防止許多列印失敗。
- 為強度選擇方向： FDM 零件在層之間最脆弱。放置零件時，應使主要負載方向不直接沿 Z 軸層線拉扯；盡可能將應力對齊連續的線材路徑。
- 使用足夠的壁厚： 對於標準 0.4 mm 噴嘴，結構零件至少使用 1.2 mm 壁厚。這相當於三個噴嘴寬度，可改善剛性、耐用性和列印一致性。
- 控制懸垂： 以 45 度作為無支撐懸垂的起始規則，然後根據材料、冷卻和列印設定檔中的幾何形狀進行驗證。倒角或漸進斜面可以減少支撐材料並改善表面品質。
- 小心設計孔洞： 列印的孔洞通常會略小。為配合零件增加約 0.2 mm 間隙，或將孔洞列印得略小，然後鑽孔或鉸孔至最終尺寸以獲得更好的精度。
- 規劃公差： 對於配合零件，以約 ±0.2 mm 作為起始公差。在設計緊密裝配、卡扣或活動關節之前，先使用校準立方體或公差測試件進行測試。
- 避免大型平坦底部邊緣： 大型平坦基底可能會出現象腳或翹曲。對底部邊緣進行倒角，並使用邊緣來改善黏著並減少邊緣變形。
- 分割大型模型： 如果模型大於列印體積，將其分割成若干部分，並使用對位銷、插口和黏合劑進行連接。
在進行完整列印之前，先以小比例測試最困難的特徵，以確認配合、強度和表面品質。
從數位模型到實體列印：Tripo AI 的角色
每個 FDM 列印都從一個 3D 模型開始，而該模型的品質通常決定了列印的成功或失敗。許多初學者在能夠自信地從頭開始在 CAD 中建立幾何形狀之前，就可以操作列印機。這種從構思到準備好列印的模型之間的差距，正是 AI 生成的 3D 模型可以發揮作用的地方。
Tripo AI 是一個由 AI 驅動的 3D 模型生成器，讓使用者可以透過文字提示或參考圖片建立 3D 資產，而無需從空白的建模工作空間開始。對於 FDM 使用者來說，這可以加速早期概念建模、裝飾物體、人偶、教育模型、道具和產品視覺化。
有兩種工作流程特別有用。使用 Tripo AI 文字轉 3D 模型 ，您可以用日常語言描述一個零件、道具或裝飾物體，並生成可下載的網格。使用 Tripo AI 圖片轉 3D ，您可以上傳照片或草圖，並將其轉換為 3D 模型，以便進一步進行列印準備。
與任何來源檔案一樣，生成的模型在列印前仍需要驗證：在您的列印準備工作流程中檢查比例、壁厚、流形幾何形狀、方向、支撐和切片機設定。完成這些檢查後，以合適的格式匯出模型，進行切片，然後將其傳送到 FDM 列印機。這可以縮短從構思到實體物體的路徑，同時不取代正常的列印準備審查。
常見問題
3D 列印中的 FDM 是什麼？
FDM 代表 Fused Deposition Modeling（熔融沉積成型），這是一種將熱塑性線材通過加熱噴嘴熔化，並逐層沉積以建構 3D 物體的製程。它也稱為 FFF（Fused Filament Fabrication，熔融線材製造）。FDM 是最常見的桌上型 3D 列印方法，因為其低成本、易用性和廣泛的材料選擇。
FDM 和 PLA 是同一回事嗎？
不是。FDM 描述的是列印技術，而 PLA（聚乳酸）是用於 FDM 列印機的線材材料。PLA 因其易於使用且廣泛可用而受歡迎，但許多其他材料，包括 ABS、PETG、TPU、尼龍和複合材料，也可以在 FDM 機器上列印。
SLA 和 FDM 哪個比較好？
這取決於使用情境。SLA 可產生更平滑的表面和更細緻的細節，因此更適合珠寶、牙科模型和高解析度人偶。FDM 更適合大型零件、功能原型和日常使用，因為它更便宜、對於較大體積更快，並支援更廣泛的結構材料。許多自造者兩者都使用。
FDM 3D 列印的缺點是什麼？
主要的缺點是可見的層線、與 SLA 或 SLS 相比解析度有限、各向異性強度，以及懸垂結構需要支撐。翹曲、拉絲和第一層黏著問題也很常見。適當的切片機設定、材料選擇和列印機校準可以減少大多數這些問題。
哪種 FDM 線材最適合初學者？
PLA 是初學者的首選 FDM 線材。它在較低溫度下列印，通常約 180–220°C，不需要加熱外殼，較不易翹曲，並有多種顏色和表面效果可供選擇。一旦熟悉 PLA，初學者通常會轉向 PETG 以獲得更堅固的功能零件。
FDM 3D 列印與 SLS 有何不同？
SLS（選擇性雷射燒結）使用雷射逐層燒結粉末（通常是尼龍）。FDM 使用線材和擠出機，成本低得多，且更易於在桌上型應用中使用。SLS 零件可以具有更佳的各向同性強度，且不需要專用支撐結構，但它們的原始表面通常是粉狀或顆粒狀，可能需要後處理。機器和材料也明顯更昂貴。
結論
FDM 是一種強大且易於取得的技術，可將數位設計轉化為實體物體，從簡單的原型到可用的最終用途零件。掌握層高、填充、支撐、材料和基本設計規則，是區分平庸列印和出色列印的關鍵。
