Mappe di texture PBR: l'elenco completo (con la funzione di ciascuna)

“

• I materiali PBR usano più mappe, non una sola texture.
• Base Color, Normal, Roughness e Metallic sono le mappe fondamentali.
• AO, Displacement, Emissive e Opacity aggiungono realismo quando necessario.
• Metallic/Roughness è oggi il workflow predefinito per la maggior parte dei nuovi asset.
• Tripo AI può generare texture pronte per PBR da prompt o riferimenti.

Le texture PBR, o Physically Based Rendering, non sono una singola immagine. Sono un insieme di mappe specializzate, e ogni mappa controlla una proprietà diversa di come una superficie appare e reagisce alla luce. Le mappe PBR più importanti sono Base Color, Normal, Roughness e Metallic, ma un asset PBR completo può includere altri tipi di mappe a seconda della complessità.

Capire cosa fa ogni mappa, e cosa significano il nero rispetto al bianco in ogni immagine in scala di grigi, è ciò che distingue l'andare a tentativi con le impostazioni del materiale dal sapere esattamente cosa regolare. La domanda di asset 3D pronti per la produzione sta crescendo rapidamente: Grand View Research prevede che il mercato globale degli asset digitali 3D raggiungerà circa USD 60.6 miliardi entro il 2030. Questa guida copre ogni principale tipo di mappa texture PBR, cosa controlla e come crearne o generarne una.

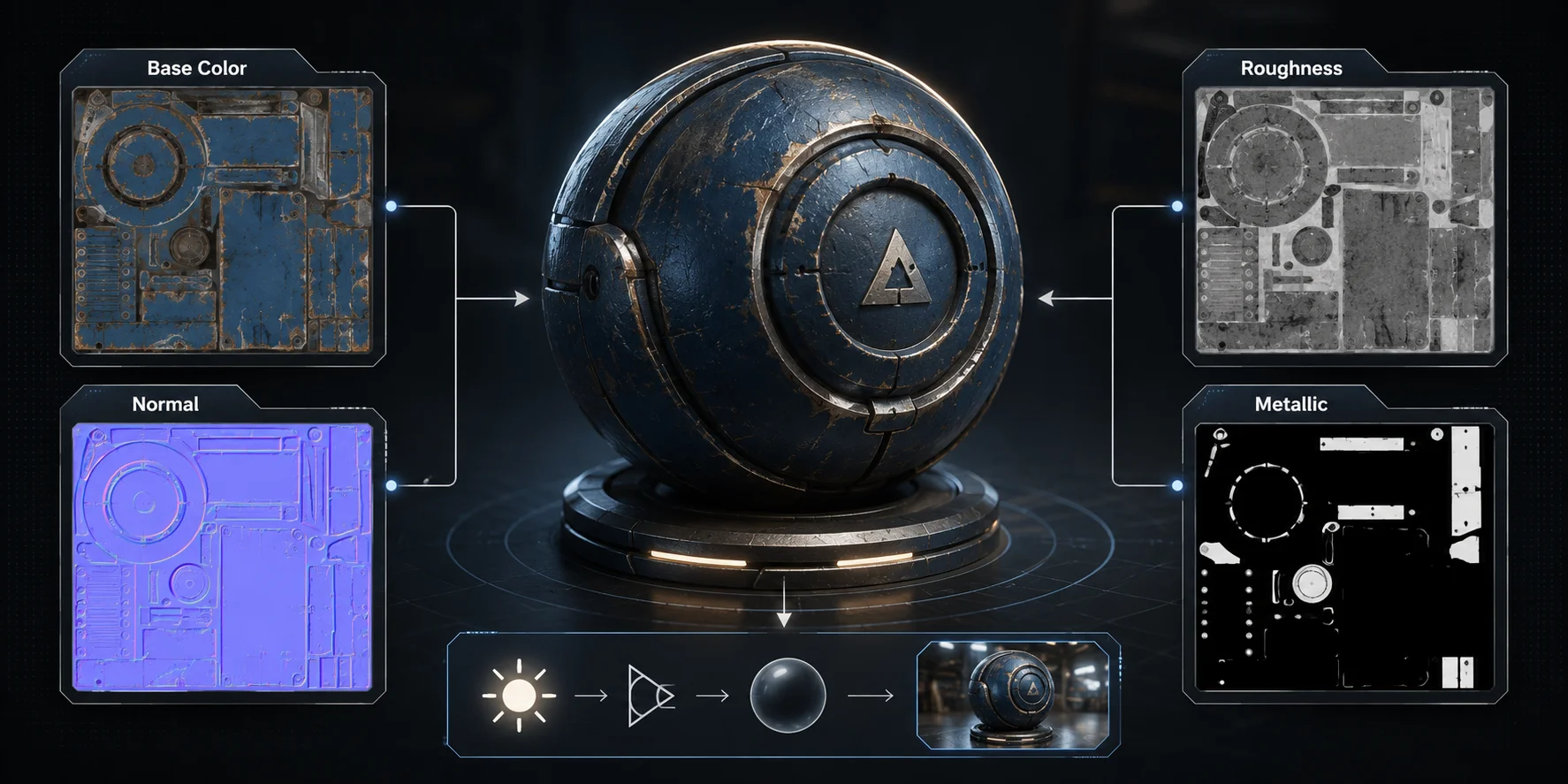

Cosa sono le mappe texture PBR?

Le mappe texture PBR sono immagini che indicano a un motore di rendering come una superficie deve comportarsi sotto la luce. Invece di dipingere un'unica texture piatta con colore, ombre, riflessi di luce e riflessioni incorporati insieme, il PBR separa le proprietà della superficie in mappe diverse.

Un materiale PBR è come una pila di istruzioni. Una mappa controlla il colore. Un'altra controlla le false irregolarità della superficie. Un'altra controlla la nitidezza dei riflessi. Un'altra ancora dice al renderer se la superficie è metallica o non metallica. Il motore le legge insieme e calcola come il materiale deve apparire in diversi ambienti di illuminazione.

Esistono due principali workflow PBR. Il più comune oggi è il workflow Metallic/Roughness, usato nelle moderne pipeline in tempo reale come Unreal Engine, Unity, il Principled BSDF di Blender, glTF e USD. Il più datato workflow Specular/Glossiness compare ancora in alcune pipeline VFX e di rendering legacy.

Per la maggior parte dei nuovi progetti, conviene imparare prima Metallic/Roughness. Questo workflow parte da quattro mappe fondamentali.

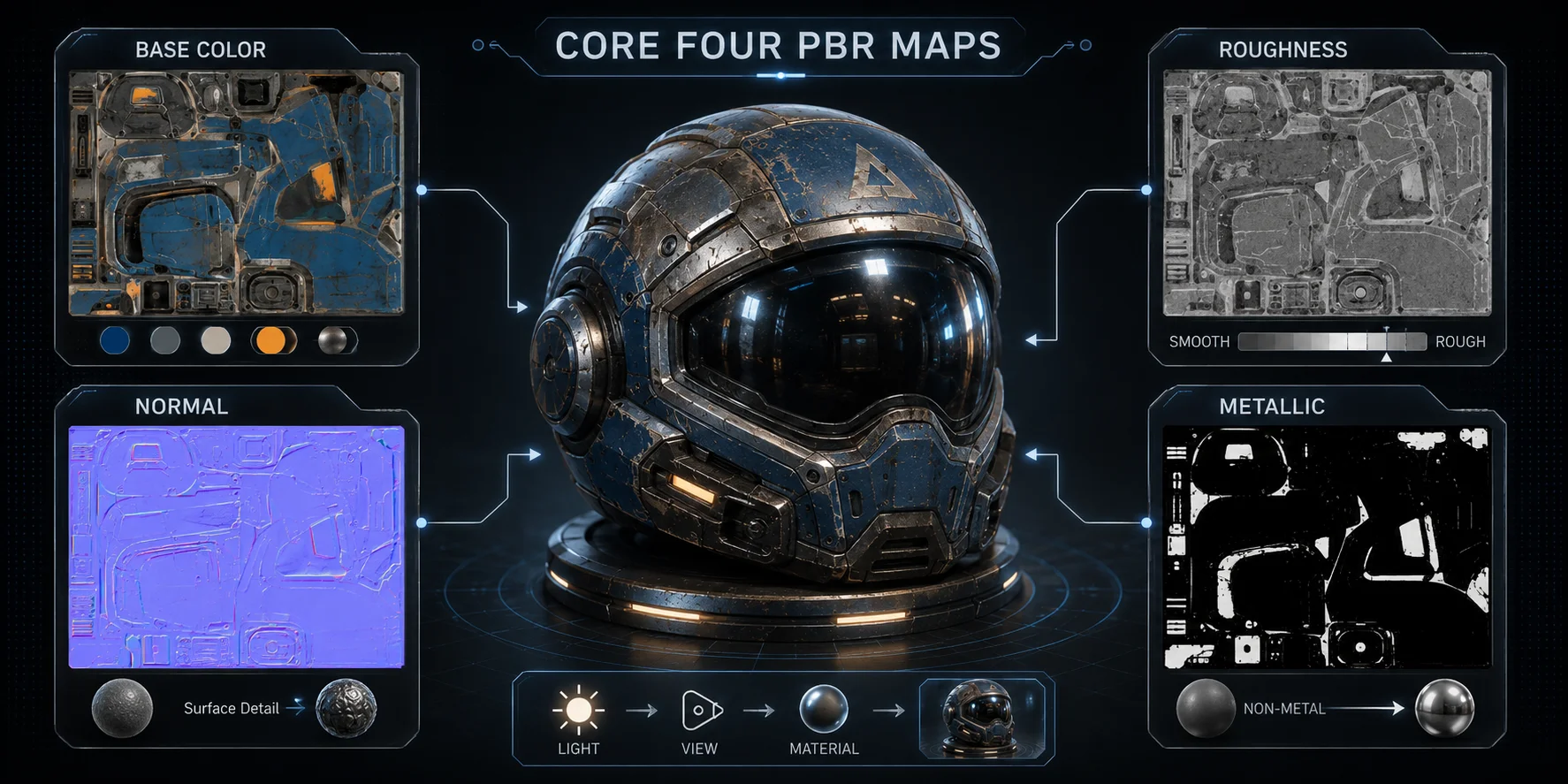

Le quattro mappe PBR fondamentali

Le quattro mappe PBR fondamentali sono Base Color, Normal, Roughness e Metallic. Queste mappe sono la base della maggior parte degli asset 3D moderni. Se stai creando un oggetto di gioco, un personaggio, un render di prodotto, un modello AR o un asset per ecommerce, queste sono le mappe che userai più spesso.

Colore Base (Albedo)

La Base Color Map, spesso chiamata Albedo, memorizza il colore e il motivo grezzi della superficie. Non dovrebbe contenere illuminazione baked, ombre marcate, highlight, riflessi o ambient occlusion. Considerala come il colore del materiale sotto un'illuminazione neutra.

Per esempio, la Base Color Map di un tavolo in legno contiene la venatura marrone del legno. Un elmo di metallo verniciato contiene il colore e il design della vernice. Una parete di cemento contiene il colore grigio della superficie e le macchie, ma non forti ombre direzionali.

In una spiegazione in scala di grigi, il nero significa che la superficie non riflette quasi alcun colore visibile, mentre il bianco indica un colore della superficie molto luminoso. In pratica, il Base Color di solito e una texture RGB a colori completi, non una mappa in bianco e nero.

Questa mappa viene chiamata Albedo nei workflow basati sulla fisica perche rappresenta il colore che una superficie riflette senza l'influenza dell'illuminazione. I workflow piu vecchi possono chiamarla Diffuse o Color Map, ma nel vero PBR, "Diffuse" puo essere fuorviante perche le vecchie diffuse map spesso includono ombre dipinte.

Una regola utile per gli artisti: evita il nero puro o il bianco puro a meno che il materiale non ne abbia davvero bisogno. I materiali molto scuri dovrebbero spesso restare sopra un valore di 30-50, perche il nero puro puo sembrare un buco nello spazio con molte configurazioni di illuminazione.

Normal Map

Una Normal Map e la texture blu-viola che fa apparire una superficie dettagliata senza aggiungere altra geometria. Non sposta i vertici. Invece, cambia il modo in cui la luce reagisce alla superficie, creando l'illusione di rilievi, graffi, pori, trama del tessuto, rivetti, crepe o testo inciso.

Le normal map appaiono blu e viola perche codificano la direzione della superficie. In una tangent-space normal map, i canali rosso e verde memorizzano la direzione laterale della superficie, mentre il canale blu memorizza la direzione verso l'esterno. Un colore prevalentemente blu-viola significa "superficie piatta". Piccoli cambiamenti di colore dicono al renderer di piegare l'illuminazione come se la superficie avesse minuscoli dettagli.

Ecco perche le normal map sono cosi utili nei giochi. Un modello low-poly puo apparire molto piu ricco quando ha una normal map ben fatta. Un personaggio da 20.000 poly puo sembrare avere molti piu dettagli scolpiti perche la mappa simula rughe, ammaccature dell'armatura, cuciture e pori della pelle.

Le normal map vengono comunemente create facendo il baking dei dettagli da uno sculpt high-poly su un modello low-poly in strumenti come Blender, Substance 3D Painter o Marmoset Toolbag. Possono anche essere generate da informazioni di altezza, foto o strumenti di texturing AI.

A differenza delle mappe Roughness o Metallic, qui il nero e il bianco non hanno significati semplici. Una normal map memorizza una direzione, non una luminosita.

Roughness Map

Una Roughness Map controlla quanto nitidi o sfocati appaiono i riflessi su una superficie. Di solito e una mappa in scala di grigi in cui il nero significa liscio e il bianco significa ruvido.

Il nero, o roughness 0.0, crea riflessi nitidi simili a uno specchio. Pensa a cromo lucidato, vetro pulito, plastica lucida o un'auto appena cerata. Il bianco, o roughness 1.0, crea una superficie opaca con riflessi morbidi e diffusi. Pensa al gesso, al cemento grezzo, all'argilla secca o al legno non trattato.

La maggior parte dei materiali reali si colloca tra questi estremi. Il metallo spazzolato puo stare intorno a 0.3. La pelle umana puo essere vicina a 0.5. Il cuoio usurato puo stare intorno a 0.6. Plastica sporca, vernice impolverata e vecchia gomma spesso contengono variazioni di roughness sulla superficie.

Un errore comune tra i principianti e lasciare l'intera Roughness Map a un grigio uniforme di 0.5. Le superfici reali raramente sono cosi omogenee. La lama di una spada, per esempio, non dovrebbe avere la stessa roughness ovunque. Il filo lucidato puo essere piu liscio, l'impugnatura piu ruvida e le macchie di ruggine molto piu ruvide del metallo pulito.

Nel vecchio workflow Specular/Glossiness, potresti vedere invece una Glossiness Map. La Glossiness e l'inverso della Roughness:

Roughness = 1 - Glossiness

Metallic Map

Una Metallic Map indica al renderer se una superficie si comporta come metallo o non-metallo. Di solito e una mappa in scala di grigi, ma nella maggior parte dei workflow solo due valori sono significativi: nero e bianco.

Il nero significa non-metal, chiamato anche dielettrico. Plastica, legno, pelle, gomma, tessuto, pietra, ceramica e superfici verniciate dovrebbero di solito essere nere nella Metallic Map. Questi materiali riflettono highlight neutri bianchi o grigi e mostrano comunque il loro Base Color come colore diffuso della superficie.

Il bianco significa metal. Oro, rame, acciaio, alluminio, ottone e cromo dovrebbero usare valori metallici bianchi. I metalli si comportano in modo diverso perche non hanno la stessa risposta di colore diffuso dei non-metalli. Il loro Base Color diventa la tinta dei loro riflessi. Ecco perche l'oro riflette luce dorata e il rame riflette luce rosso-arancione.

Un errore comune e rendere tutto leggermente metallico. Non impostare plastica, pelle, cuoio, tessuto o legno verniciato a 0.2 metallic solo perche vuoi che sembri "cool". Questo di solito crea materiali fisicamente non corretti.

La maggior parte dei materiali puliti dovrebbe essere o 0 o 1. Valori intermedi come 0.3-0.7 sono rari e di solito rappresentano superfici di transizione come metallo corroso, sporco, ossidato o parzialmente usurato.

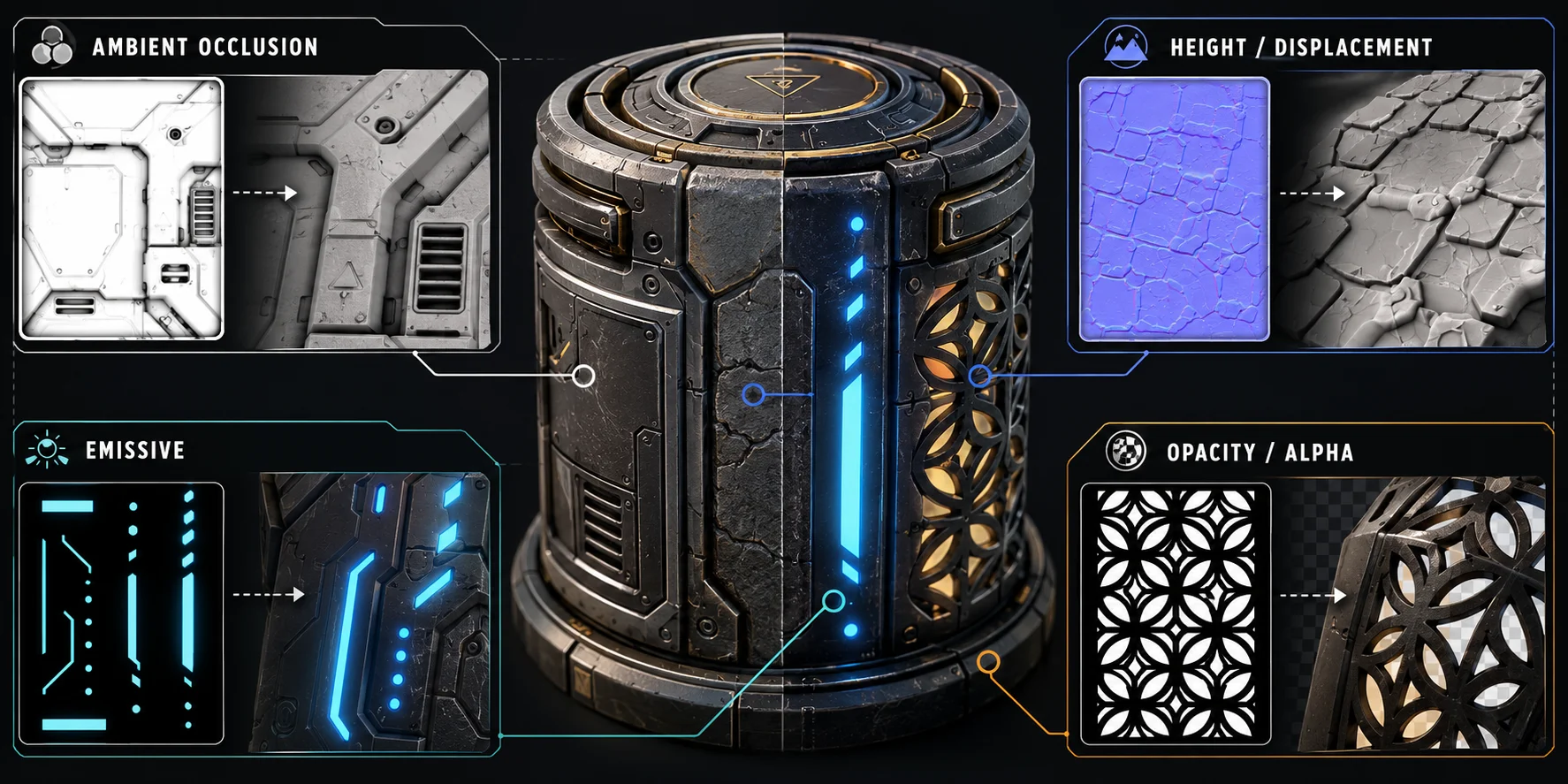

Mappe PBR Estese

Le quattro mappe principali coprono la maggior parte degli asset, ma mappe aggiuntive possono aumentare il realismo o supportare superfici speciali. Non ti serve ogni mappa per ogni materiale. Usa queste solo quando l'asset ne ha bisogno.

Occlusione Ambientale (AO)

Una Ambient Occlusion Map, o AO Map, è una texture in scala di grigi con ombre bakeate che cattura morbide ombre di contatto in crepe, angoli, pieghe, giunzioni e altri spazi stretti.

Il bianco rappresenta le aree completamente esposte, mentre il nero indica una forte occlusione o un'ombra profonda.

L'AO non è illuminazione in tempo reale. Viene precalcolata e memorizzata in una texture, quindi moltiplicata sopra il Base Color o collegata all'input AO dello shader.

Senza AO, le superfici possono apparire piatte o scollegate. Con l'AO, angoli e aree di contatto acquistano immediatamente profondità. Le AO map possono essere bakeate in Blender, Marmoset Toolbag, Substance 3D Painter, o generate dalla geometria della mesh.

Height / Displacement Map

Una Height Map o Displacement Map è una texture in scala di grigi che sposta la geometria durante il rendering. A differenza delle normal map, che simulano il dettaglio tramite l'illuminazione, il displacement modifica fisicamente la forma della superficie.

Il nero rappresenta solitamente il punto più basso, il bianco il più alto, e il grigio medio il livello della superficie invariata.

Il displacement funziona bene per mattoni, ciottoli, pietra scolpita, corteccia, terra screpolata, terreni e superfici di prodotto dettagliate. Rimane convincente a distanza ravvicinata perché può alterare sia la geometria sia la silhouette.

Il compromesso è nelle prestazioni. Il displacement richiede una geometria densa o una suddivisione al momento del rendering, rendendolo più comune nel cinema, nei VFX, nell'archviz e nel rendering di fascia alta che nei giochi sensibili alle prestazioni.

Emissive Map

Una Emissive Map fa brillare aree selezionate della superficie indipendentemente dall'illuminazione della scena. Può contenere informazioni di bagliore a colori completi oppure usare valori in scala di grigi per controllare la luminosità mentre lo shader definisce il colore.

Il nero significa nessuna emissione, mentre il bianco rappresenta l'intensità massima.

Gli usi tipici includono LED, insegne al neon, pannelli sci-fi, rune luminose, crepe di lava, schermi, ologrammi, effetti magici e occhi luminosi. Nei motori in tempo reale, le emissive map possono anche attivare il bloom.

Opacity / Alpha Map

Una Opacity Map, o Alpha Map, controlla la trasparenza della superficie.

Il nero significa completamente trasparente, il bianco significa completamente opaco, e il grigio crea una trasparenza parziale quando supportata dal materiale.

Le opacity map sono comunemente usate per foglie, hair cards, recinzioni, pizzo, decal, carta strappata, vetro e altre superfici complesse con ritagli.

L'alpha cutout usa una visibilità binaria ed è efficiente per i giochi. L'alpha blending supporta una trasparenza morbida per vetro, fumo, materiali satinati ed effetti di dissolvenza.

Workflow Metallic/Roughness vs Specular/Glossiness

Molti principianti si confondono perché tutorial diversi usano nomi diversi per le mappe. Il motivo è semplice: esistono due workflow PBR.

Se oggi stai iniziando un nuovo asset, scegli Metallic/Roughness. È lo standard moderno predefinito e il più semplice da trasferire tra motori e strumenti.

Se qualcuno ti fornisce una Glossiness Map e il tuo shader richiede Roughness, inverti i valori in scala di grigi:

Roughness = 1 - Glossiness

Questo significa che il nero diventa bianco, il bianco diventa nero e il grigio medio resta grigio medio.

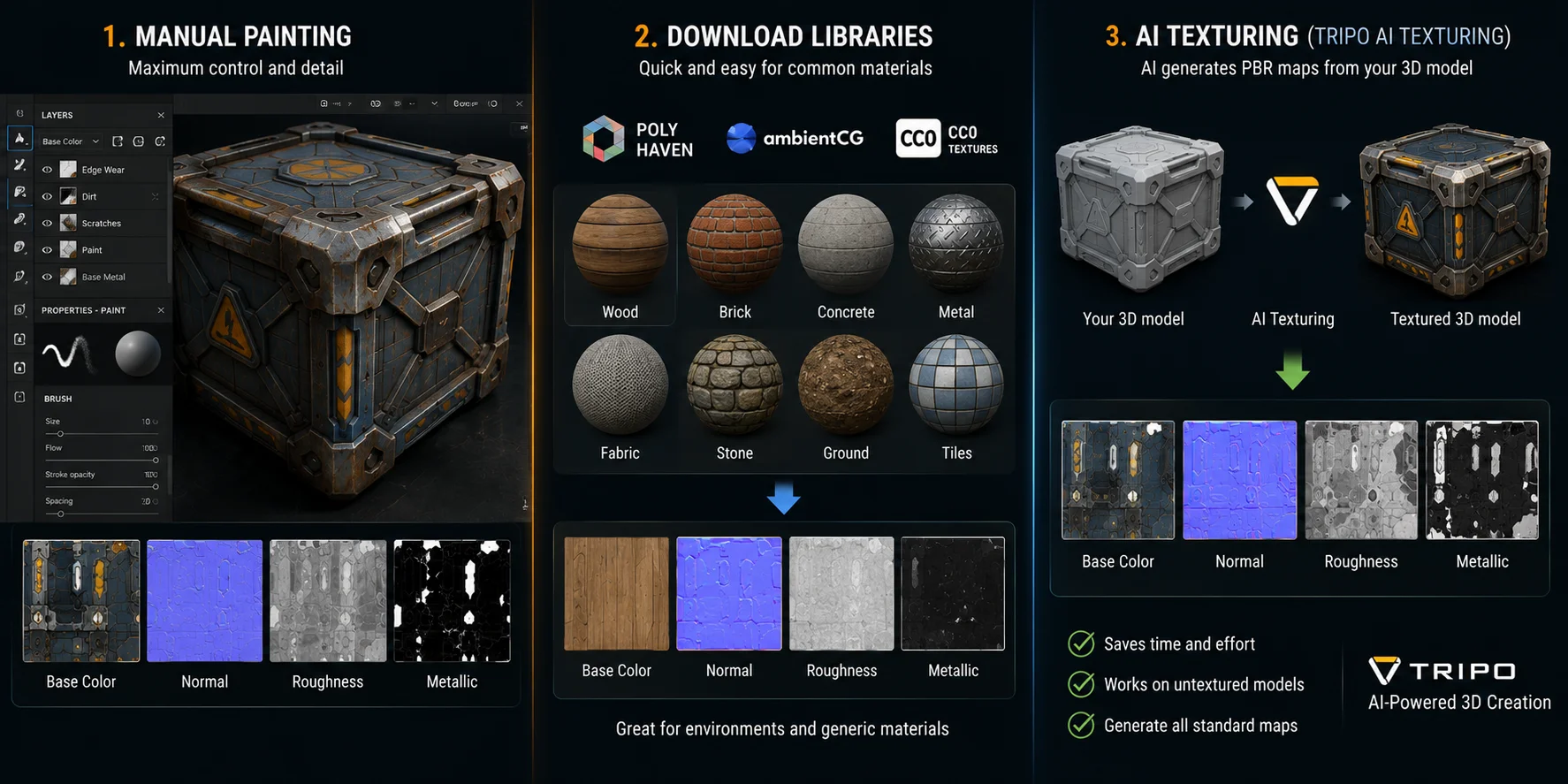

Come ottenere le mappe di texture PBR

Sapere cosa fanno le mappe PBR è solo metà del flusso di lavoro. Hai anche bisogno di un modo per crearle. Esistono tre approcci principali.

La prima è la pittura manuale con strumenti come Substance 3D Painter, Blender Texture Paint o Mari. Questo metodo ti offre il massimo controllo su graffi, sporco, usura dei bordi, motivi del tessuto e transizioni tra materiali. Tuttavia, presenta anche la curva di apprendimento più ripida e può richiedere da 4 a 20 ore per texturizzare un singolo asset.

La seconda opzione è scaricare set di texture gratuiti da librerie come Poly Haven, AmbientCG e CC0Textures. Questi siti forniscono materiali PBR seamless di alta qualità per superfici comuni come legno, mattoni, calcestruzzo, metallo e pietra. Il limite è che questi materiali sono generici e potrebbero non adattarsi a uno specifico robot, arma, prodotto o creatura.

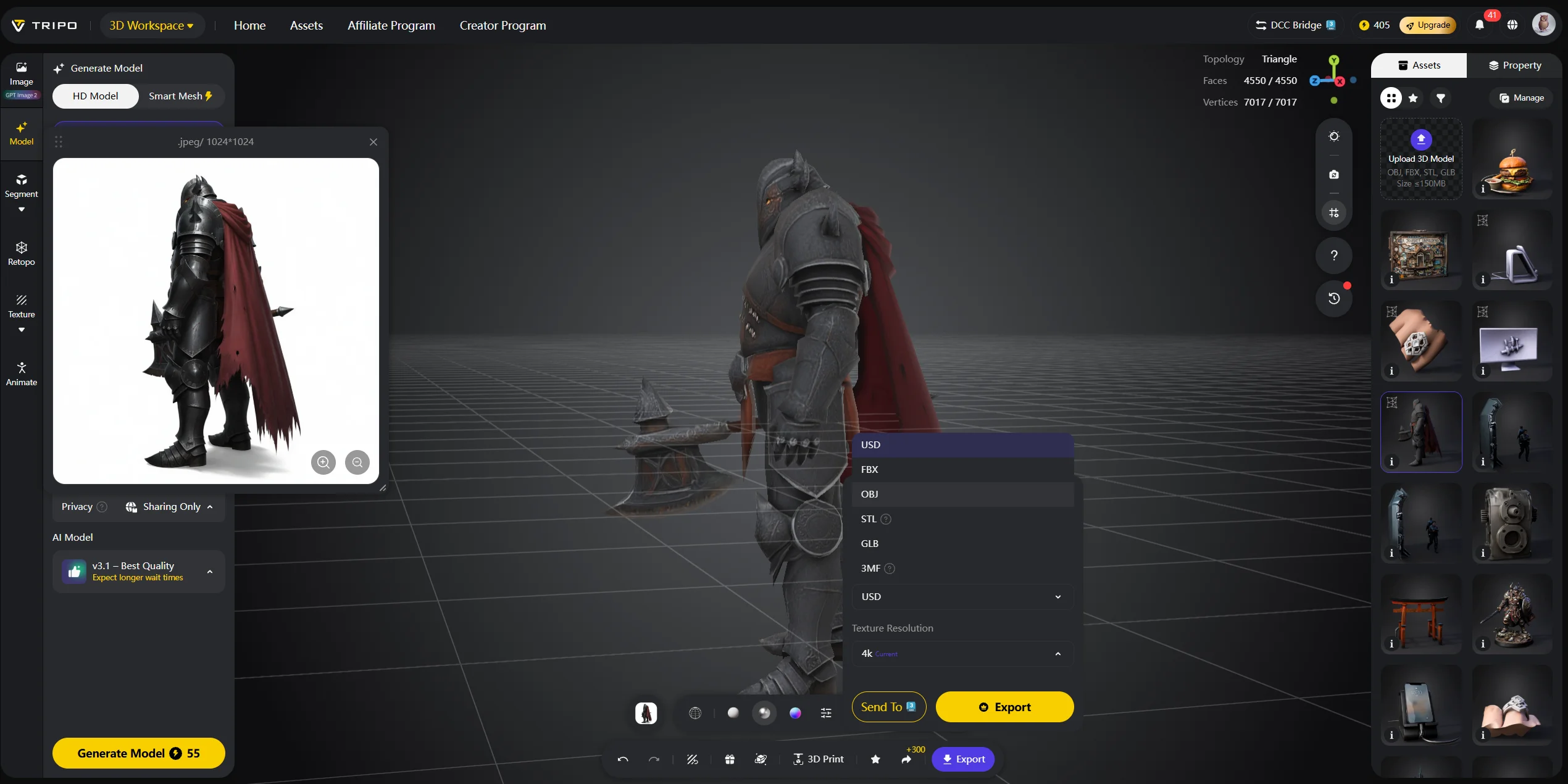

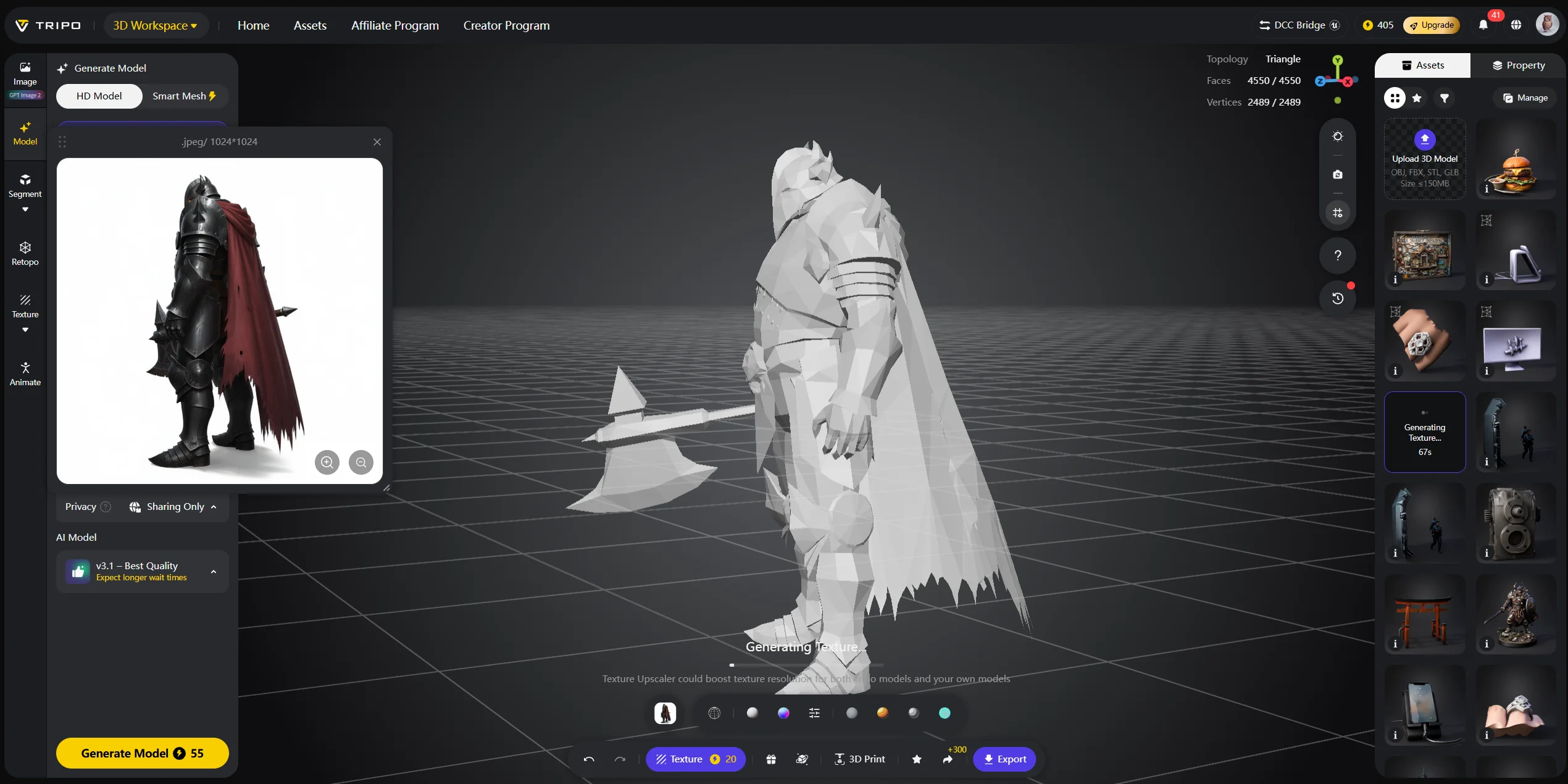

Il terzo approccio è Generate with AI. Tripo AI Texturing può generare un set completo di mappe PBR, incluse le mappe Base Color, Normal, Roughness e Metallic, direttamente sul tuo modello 3D a partire da un prompt testuale in pochi secondi. Puoi descrivere l'aspetto desiderato, visualizzare in anteprima la texture generata e rifinirla prima dell'esportazione.

Dopo la generazione, il 3D texture upscaling di Tripo migliora la risoluzione delle mappe e il dettaglio della superficie, rendendo il risultato più adatto al rendering ad alta risoluzione, agli asset di produzione e alla stampa 3D dettagliata.

Domande frequenti

Quali sono le diverse mappe nelle texture PBR?

Un asset PBR completo utilizza in genere quattro mappe fondamentali: Base Color per il colore della superficie, Normal per simulare falsamente il dettaglio della superficie, Roughness per la nitidezza dei riflessi e Metallic per il comportamento metallico o non metallico. Mappe estese come Ambient Occlusion, Displacement, Emissive e Opacity vengono aggiunte quando la superficie richiede maggiore realismo o effetti speciali. La maggior parte dei progetti moderni utilizza il workflow Metallic/Roughness.

Cosa sono le mappe PBR?

Le mappe PBR sono immagini di texture che codificano proprietà specifiche della superficie per il Physically Based Rendering. Invece di incorporare colore, luce, ombra e riflesso in un'unica immagine, il PBR memorizza ogni proprietà separatamente così che il renderer possa calcolare un'illuminazione realistica in ambienti diversi. Questo rende lo stesso asset più coerente tra strumenti e scene.

Come vengono create le texture PBR?

Le texture PBR vengono create dipingendole a mano, eseguendo il baking da geometrie high-poly, scansionando superfici reali, scaricando librerie di texture oppure generandole con AI. Gli artisti usano spesso strumenti come Substance 3D Painter, Blender, Marmoset o Mari. Strumenti AI come Tripo AI possono generare set di texture PBR da un prompt o da un input di modello, accelerando la creazione iniziale dei materiali.

Ho bisogno di tutte le mappe PBR per ogni asset?

No. La maggior parte degli asset ha bisogno delle quattro fondamentali: Base Color, Normal, Roughness e Metallic. Aggiungi AO per forme complesse, Emissive per parti luminose, Opacity per ritagli o trasparenza e Displacement per superfici ravvicinate in cui conta la reale profondità geometrica. Per la maggior parte degli asset di gioco, sono sufficienti le quattro fondamentali più AO.

Conclusione

Le mappe di texture PBR sono più facili da capire una volta che sai cosa controlla ciascuna di esse. Base Color contiene il colore della superficie, Normal simula falsamente il dettaglio geometrico, Roughness controlla la nitidezza dei riflessi e Metallic indica al renderer se la superficie si comporta come metallo o come non metallo. Insieme, queste mappe forniscono al motore di rendering le informazioni necessarie per simulare un'illuminazione realistica.

Se creare manualmente tutte queste mappe ti sembra impegnativo, Tripo AI Studio può aiutarti a generare in pochi secondi un set completo di texture pronte per PBR a partire da un prompt o da un workflow basato su riferimento. Consulta le opzioni di piano su Tripo AI Pricing.
