什么是UV展开？3D纹理贴图初学者指南
- UV 展开将 3D 表面展平，使纹理能够正确贴合。
- 缝合线控制网格展开为 UV 岛的位置。
- 良好的 UV 可减少拉伸，并保持纹理细节的一致性。
- 纹素密度和填充对于烘焙干净的法线贴图至关重要。
- Tripo AI 可以生成带有打包 UV 贴图的纹理模型。
UV 展开是将 3D 模型的表面裁切并展平为 2D 布局的过程，以便将纹理准确地应用于模型。可以把它想象成将橙子完整地剥皮后摊平——UV 展开对 3D 网格所做的正是这件事。若没有 UV 展开，任何贴上去的纹理都会产生拉伸、随机平铺，或看起来完全错误。
你曾在游戏或电影中欣赏过的每一个 3D 模型——角色夹克上磨损的皮革、墙壁上剥落的油漆——这些细节都存储在纹理中。而每张纹理都需要一张 UV 贴图，才能正确地贴合到 3D 表面上。本指南将介绍什么是 UV 展开、如何智能地放置缝合线、如何避免最常见的错误，以及 AI 工具现在如何替你完成这些工作。
为什么叫"UV"？

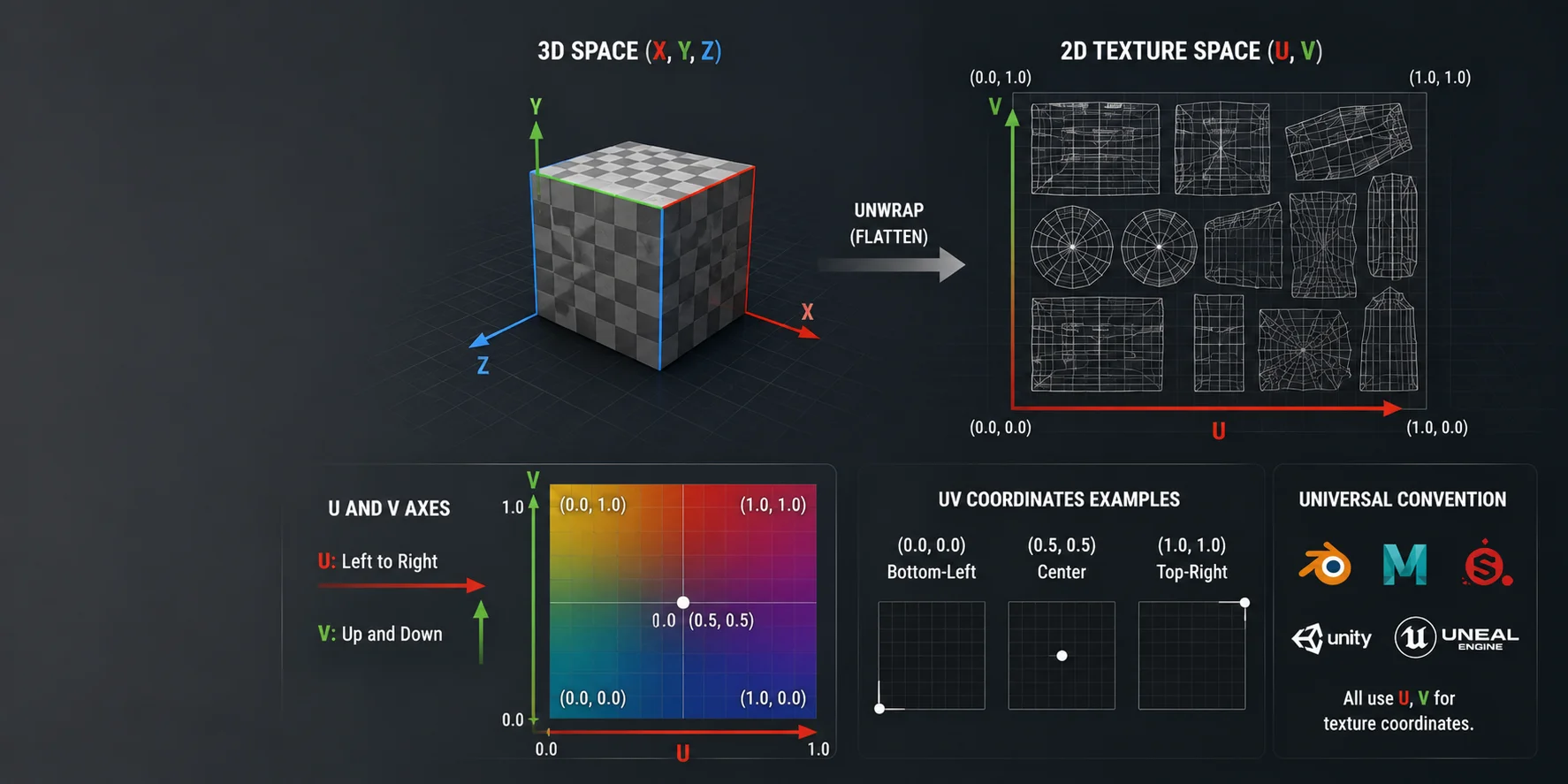

在 3D 空间中，模型上的每个点都有 X、Y 和 Z 坐标，分别描述对象在三个维度上的位置：左右、上下和前后。
当你将一个3D曲面展开为2D纹理布局时，软件需要另一套坐标系。由于X、Y和Z已用于3D空间，3D工具使用U和V来表示2D纹理空间的水平轴和垂直轴。
U从左向右延伸，V从上到下延伸。UV坐标**(0.5, 0.5)表示纹理图像的中心，(0.0, 0.0)是左下角，(1.0, 1.0)**是右上角。
这一命名惯例是通用的。Blender、Maya、Substance Painter、Unity、Unreal Engine以及大多数渲染器都使用U和V来表示纹理坐标。
了解了这个名称的含义之后，我们来看看实际流程包含哪些内容。
UV展开究竟做了什么？

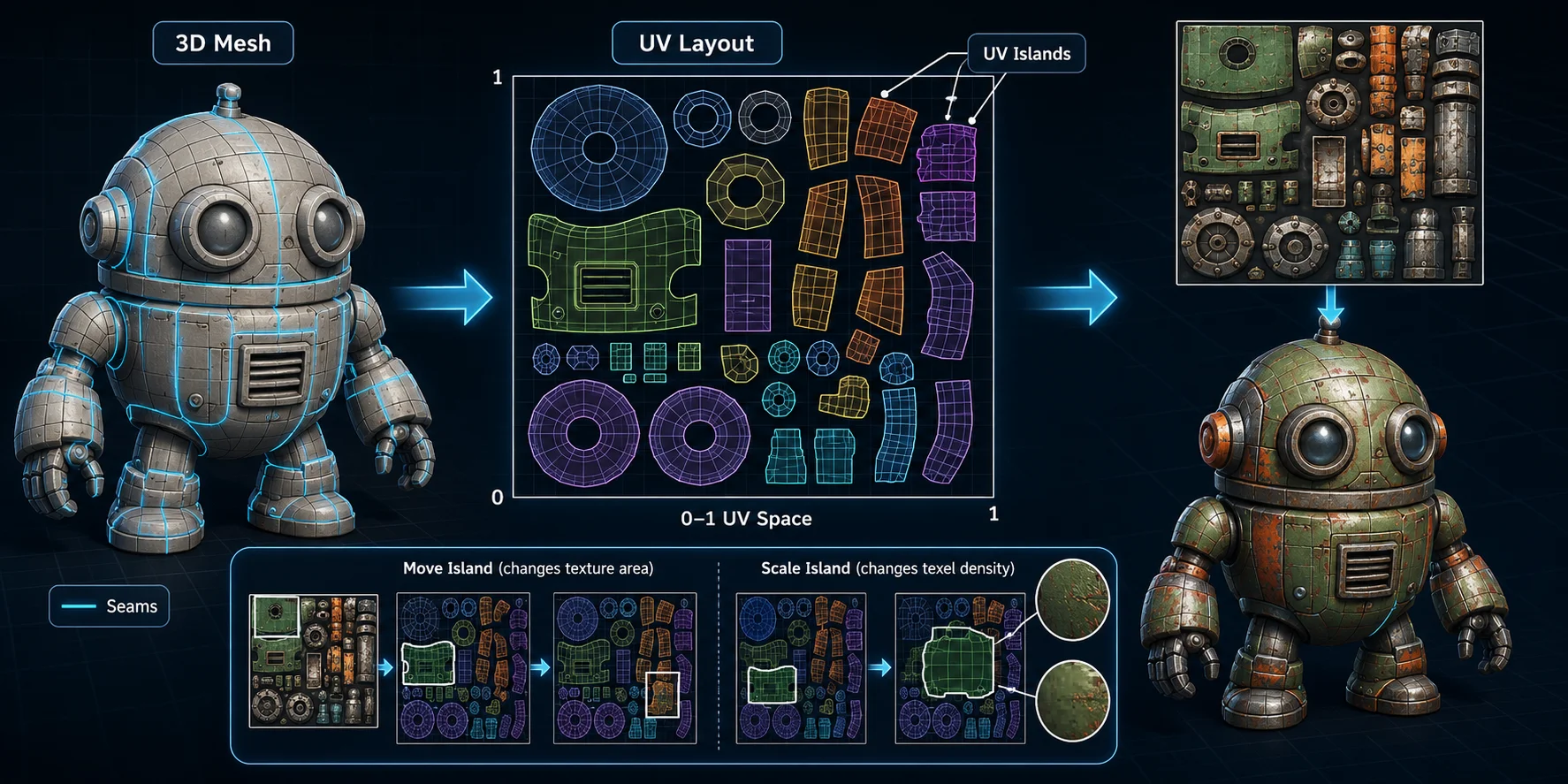

3D网格由多边形构成。每个多边形存在于3D空间中，而纹理图像是平面的。UV展开为网格上的每个顶点创建第二套坐标：即其在称为UV空间（或UV贴图）的平面2D画布上的位置。
结果是一个 UV 布局。这个布局看起来像是你模型表面的展开示意图。它被分割成若干 UV 岛，即由展平多边形组成的相连区块。例如，一个角色的面部、躯干、手臂、腿部、双手、鞋子和服装可能各自拥有独立的 UV 岛。
每个 UV 岛都位于 0–1 UV 空间内的某个位置。纹理图像叠加在该空间上，软件通过 UV 坐标来决定图像的哪个部分显示在模型的哪个位置。
移动一个 UV 岛，覆盖该表面的纹理部分随之改变。将 UV 岛放大，该表面获得更多纹理细节；将其缩小，同一表面则会变得更模糊。
UV 展开中最重要的技能在于知道在哪里进行切割——即放置缝合线。

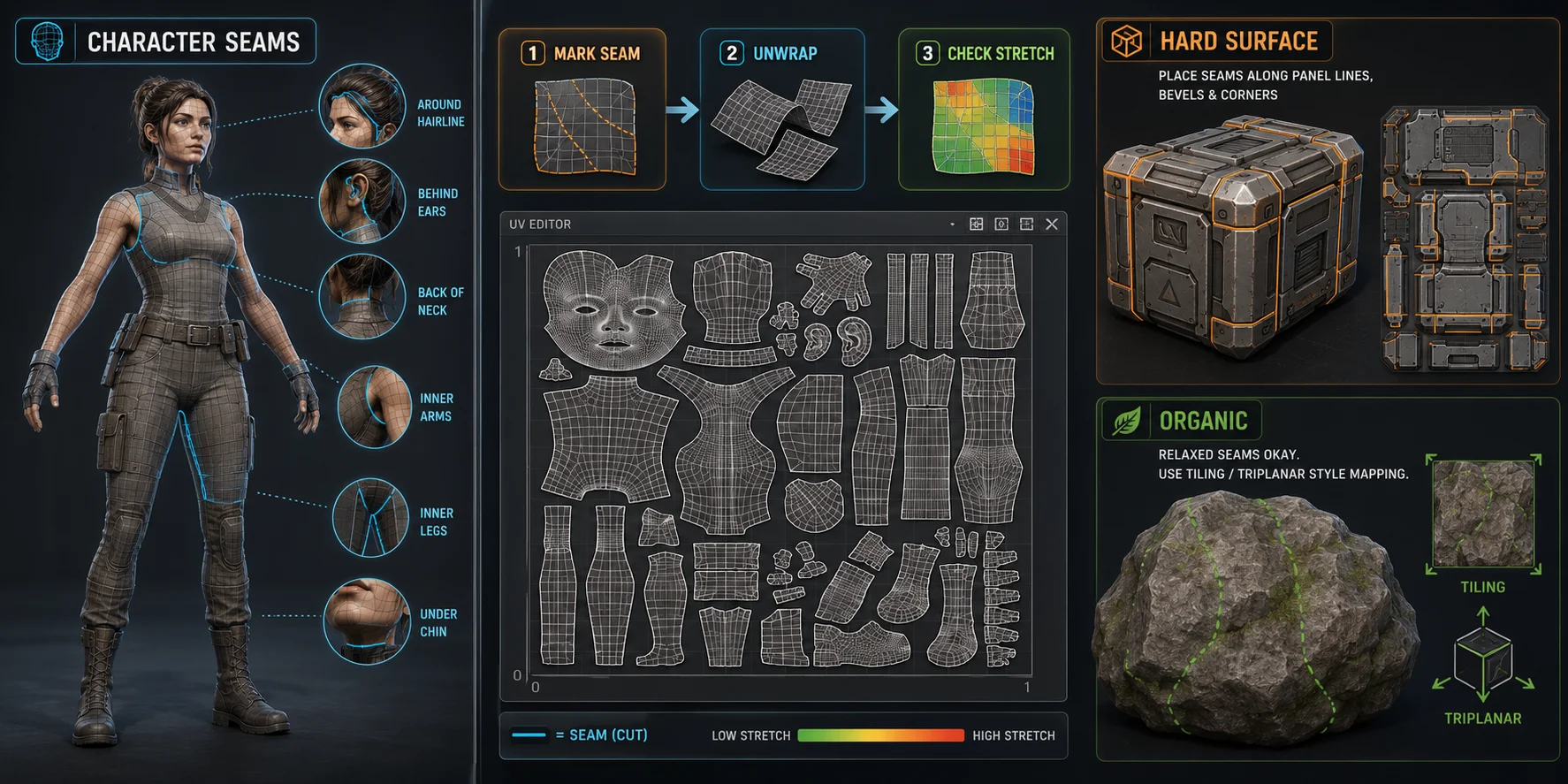

什么是 UV 缝合线，应该将其放在哪里？
UV 缝合线是你在 3D 网格的某条边上标记的切割线。展开模型时，软件沿这些边进行切割，将模型表面展开为 UV 岛。
想象一件夹克。要将它展平成布料，你需要沿着缝线剪开：腋下、两侧、袖子周围以及领口附近。UV 缝线的原理与此相同。它们告诉软件允许在 3D 表面的哪些位置进行分割。
目标并不是完全消除缝线。大多数复杂模型都需要缝线。目标是将缝线隐藏在观察者不易注意到的地方，并在自然折叠点处进行切割，从而使表面展开时失真更少。
对于角色，应将缝线放置在可见度低的区域：手臂内侧、腿部内侧、手指之间、下巴下方、发际线周围、耳后以及颈后。除非设计本身能将其遮盖，否则避免将缝线放置在面部中央、胸部或其他显眼的重要区域。
对于硬表面资产，例如道具、载具、箱子、武器和机械，应将缝线放置在面板边缘、倒角、角落过渡处，以及表面方向发生急剧变化的区域。科幻风格的箱子本身就有面板线，因此可以利用这些边缘来隐藏 UV 切割。
对于有机形状，例如岩石、树根、悬崖和地形块，缝线通常不那么重要。这类资产通常使用平铺纹理、盒体投影、球形投影或三平面映射，而非精心手绘的独特纹理。
在 Blender 中，选中模型，进入编辑模式，选择要切割的边，然后右键单击并选择标记缝线。你也可以使用 Ctrl+E → 标记缝线。标记缝线后，按 U → 展开，然后在 UV 编辑器中检查结果。
一旦缝线设置完成并展开网格后，最常见的问题就是拉伸。
如何识别并修复 UV 拉伸
UV 拉伸发生在 UV 岛发生变形时。部分多边形获得了过多的纹理空间，而另一些则获得了过少。在模型上，拉伸表现为模糊的细节、被拉扯的图案、压扁的 Logo、扭曲的棋盘格，或者以奇怪方向弯曲的纹理线条。
一个简单的测试方法是应用棋盘格纹理。如果方格看起来均匀，说明 UV 状态良好。如果方格变成长矩形或扭曲形状，则说明 UV 存在拉伸。
在 Blender 中，打开 UV Editor，进入 Overlays，然后启用 Stretch。蓝色区域表示低失真，红色或橙色区域表示高失真。你的目标是尽可能让布局中更多区域保持蓝色。
最常见的原因是接缝不足。如果软件在没有足够切割的情况下尝试展平曲面，就必须强行拉伸岛块来适应形状。请在曲线、折痕、关节和隐藏区域添加接缝，然后重新展开。
细长的形状也容易产生拉伸。管道、线缆、套管、触手和绑带通常需要沿其长度方向缝合一条接缝。在 Blender 中，对于柱状形体，你还可以尝试 U → Cylinder Projection。
另一个问题是极点。极点是指五条或五条以上边汇聚的顶点，拉伸会从该点向外扩散。解决方法是将极点移到不显眼的区域、修改拓扑结构，或通过添加接缝来隔离问题区域。
控制好拉伸之后，下一步就是高效地打包你的 UV 岛。
UV 打包与纹素密度

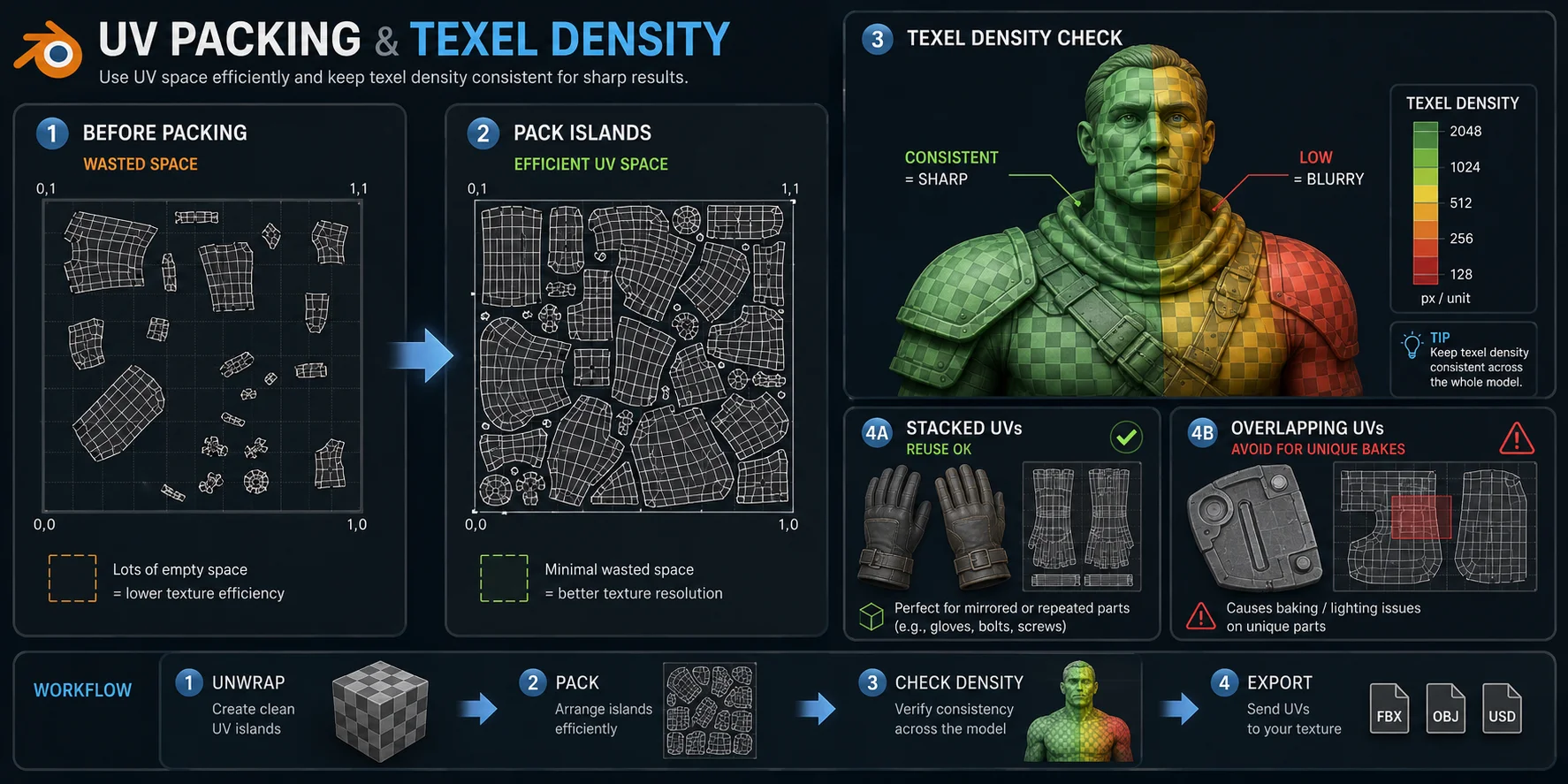

展开 UV 后，UV 岛会散落在 UV 画布上。UV 打包将它们合理排列，使其高效利用贴图空间。紧凑排列的 UV 岛能为模型提供更高的贴图分辨率，而浪费的空白区域则会降低贴图的实际质量。
在 Blender 中，在 UV 编辑器里选中你的 UV 岛，然后使用 UV → 打包岛屿。这会自动将岛屿排列在 0–1 UV 空间内。之后你仍可以手动旋转、缩放或移动岛屿。
纹素密度是指每单位 3D 空间覆盖多少张纹理像素（即纹素）。一致的纹素密度能让模型各处的纹理清晰度保持均匀。如果角色面部的纹素密度很高，而躯干的纹素密度很低，那么即使两者使用相同的纹理尺寸，面部看起来也会清晰锐利，而躯干则会显得模糊。
游戏工作室通常会设定纹素密度目标。背景道具可能使用 512px/米，而主要资产可能使用 1024px/米 甚至更高。合适的目标取决于摄像机距离、平台、美术风格和纹理预算。
对于 Blender 用户，TexTools 等插件可以帮助测量和规范化纹素密度。当你手动缩放了 UV 岛屿后需要重新使其保持一致时，这非常有用。
UV 岛屿也可以有意地相互重叠。堆叠 UV 在两个表面共享同一纹理时非常有用，例如镜像的手套、相同的靴子、重复的螺栓或相同的砖块。但不要将需要唯一烘焙光照或唯一法线贴图数据的岛屿重叠。在光照贴图或法线贴图烘焙中重叠 UV 会产生瑕疵。
对于许多现代制作流程，你不必手动完成上述所有操作。
自动 UV 展开与手动展开：各自的适用场景
自动 UV 工具可以节省时间，但并不总是最佳选择。手动 UV 展开能给你更多控制权，尤其适用于角色、主要资产以及需要干净绘制纹理细节的模型。
| 工作流程 | 最适合 | 优势 | 劣势 |
|---|---|---|---|
| 自动 UV 展开 | 背景道具、简单硬表面资产、原型 | 快速便捷；对许多模型已足够好用 | 可能产生杂乱的岛屿、可见接缝或不均匀的纹素密度 |
| 手动 UV 展开 | 角色、主要道具、近景资产 | 接缝控制更佳，绘制区域更整洁 | 速度较慢，需要一定练习 |
| 投影贴图 | 岩石、地形、方块、圆柱体、平铺材质 | 对简单形状和重复纹理处理迅速 | 不适合复杂的独特纹理 |
| AI 生成 UV | AI 生成资产及快速贴图工作流程 | 跳过手动设置，直接输出带纹理的可用 UV | 对 UV 的控制不如手动制作精细 |
对于简单道具，Blender 的 Smart UV Project 往往效果不错。在编辑模式下选中模型，按 U → Smart UV Project，根据需要调整角度限制，然后检查结果。这非常适用于箱子、螺栓、背景物体和早期测试。
对于角色和近景资产，手动展开通常更好。你需要可预测的接缝、清晰可读的 UV 岛屿、干净的纹理绘制区域，以及为面部、手部、盔甲或服装等重要细节留出足够的空间。

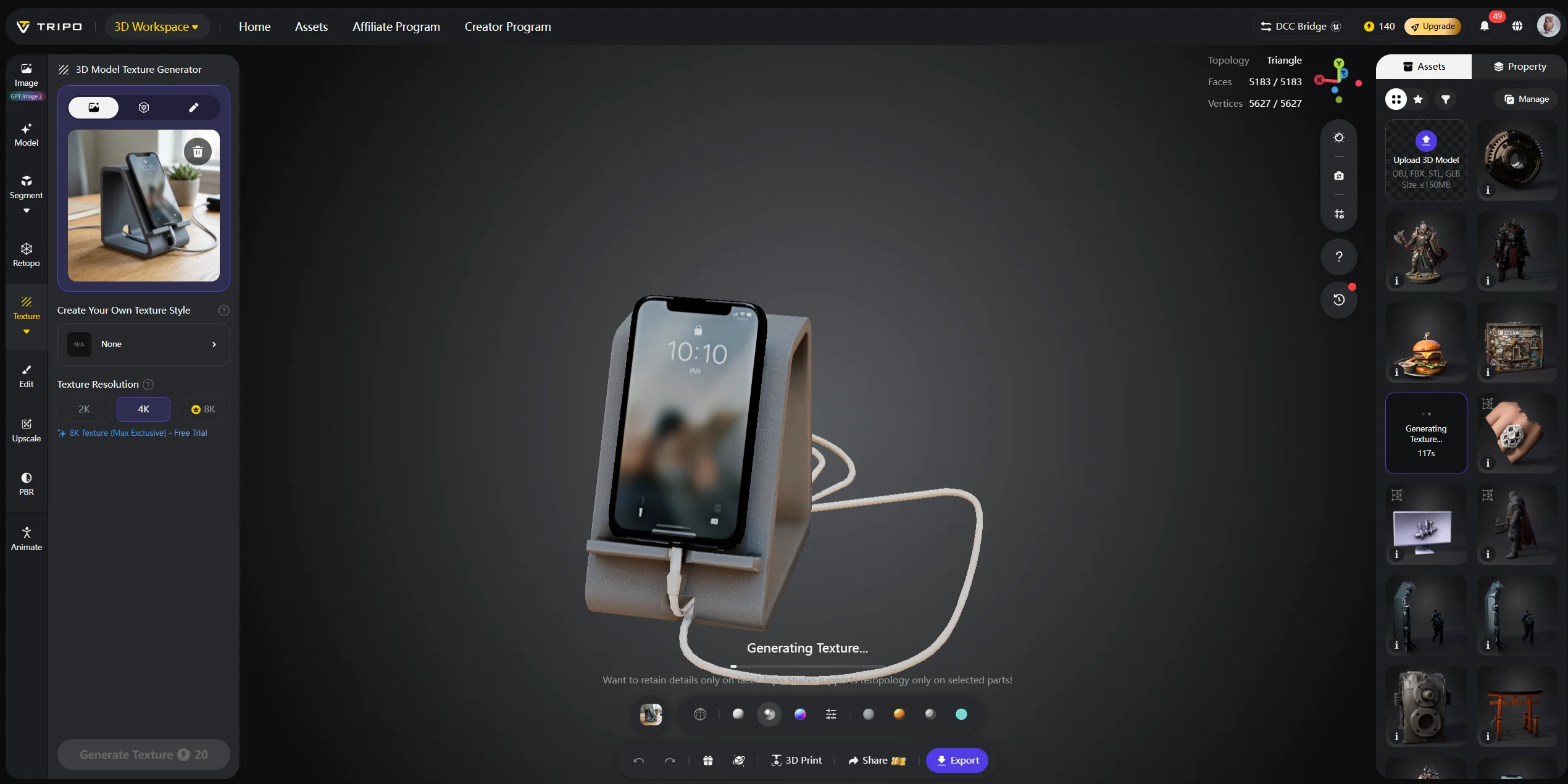

对于 AI 生成的模型，你可能根本不需要手动展开。Tripo AI Studio 可以生成已配备 UV 和纹理的模型，帮助你更快地从提示词或参考图像直接得到带纹理的资产。
一个简单的决策准则很实用：需要速度时使用自动 UV，需要控制时使用手动 UV，而当你希望从生成模型到带纹理输出走最快路径时，则使用 AI 生成的 UV。
UV 展开与法线贴图烘焙——两者之间的关联

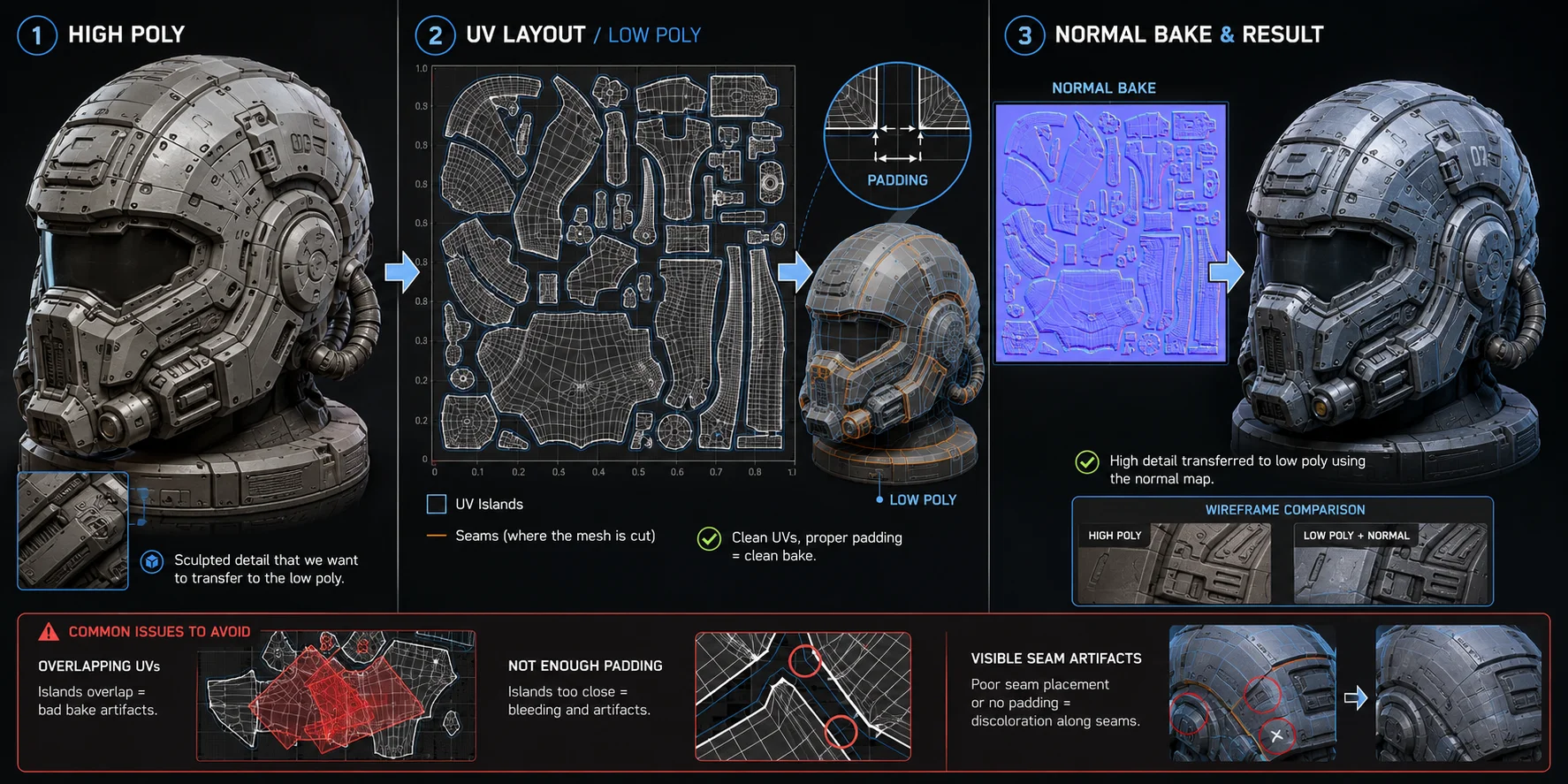

当你将法线贴图从高模烘焙到低模时，UV 展开会变得更加重要。这是重拓扑之后的常见步骤。
法线贴图烘焙以低模的UV布局作为目标。每个UV岛就像是烘焙纹理的一扇窗口。烘焙器将低模与高模进行比较，并将表面方向细节写入该岛对应的纹理空间。
如果两个本应包含不同细节的UV岛发生重叠，烘焙结果可能会出现错误。两个高模区域可能会写入相同的像素，导致着色异常、奇怪的凹痕、细节翻转或可见的瑕疵。
接缝位置在这里同样重要。应将接缝放置在法线贴图过渡最不明显的地方：关节内侧、衣物下方、头发下方、配件后面，或沿现有的硬边放置。除非设计本身已将其隐藏，否则避免将接缝放置在大面积可见的平坦区域上。
填充（Padding）同样不可忽视。填充是UV岛之间的空白间距。如果填充不足，mipmap混合可能导致像素跨越岛边界渗透，在引擎中产生黑边或颜色瑕疵。
常见的起始设置是2K纹理使用4px填充，4K纹理使用8px填充。如果资产需要从远处观察、使用了较强的mipmap，或在带有纹理压缩的游戏引擎中发布，则应增大填充值。
如果您刚完成模型的重新拓扑，可直接使用此UV布局进行法线贴图烘焙。以下工作流程说明不依赖任何不可用的外部链接。
常见问题解答
如何快速展开UV？ 对于硬表面模型和背景道具，可在Blender中使用U > Smart UV Project（智能UV投影）快速生成可用的布局。对于角色模型，速度的提升来自于熟练掌握标准接缝位置；而像Tripo AI这样的AI工具则可以直接输出带有已打包UV的生成模型，从而跳过手动UV设置。
UV展开的目的是什么？ UV展开可将2D纹理图像准确地应用到3D表面上，避免拉伸或错位。它将模型表面展平为一张平面贴图，使渲染器知道图像的哪个部分对应哪个多边形。
UV映射与UV展开有什么区别？ UV映射是将2D纹理坐标分配给3D模型的广义过程。UV展开是通过切割并展平网格来创建UV贴图的一种方法。盒体映射、柱形投影和三平面映射也可以创建UV，但它们与手动展开并不相同。
UV展开的流程是什么？ 基本流程为：标记接缝、执行展开操作、检查拉伸情况、修复变形的岛、高效打包UV岛，并设置一致的纹素密度。对于需要烘焙的资产，岛之间需留有足够的填充间距，以避免纹理渗透。
总结
UV展开是连接已完成的3D网格与可投入生产的带纹理资产之间的桥梁。正确设置接缝、保持纹素密度的一致性，您的纹理从任何角度看都会清晰锐利。一旦忽视这一步或处理不当，再高的纹理分辨率也无法完全弥补。
