Смоляний 3D-друк: як він працює і чи вартий він того

“

• Смоляний 3D-друк створює гладкі, дуже деталізовані деталі за допомогою рідкої смоли, що затверджується UV-світлом.
• Він найкраще підходить для мініатюр, ювелірних виробів, стоматологічних моделей і деталізованих прототипів.
• FDM краще підходить для великих, міцних або гнучких функціональних деталей.
• Смоляний друк потребує промивання, затвердіння, вентиляції, рукавичок і обережного поводження з відходами.
• Tripo AI може генерувати моделі STL, OBJ і 3MF для смоляного 3D-друку.

Смоляний 3D-друк — це процес адитивного виробництва, у якому UV-світло затверджує рідку фотополімерну смолу шар за шаром. Він створює деталі з винятково дрібною деталізацією, чіткими краями та гладкою поверхнею, з якими більшість філаментних принтерів не можуть зрівнятися.

Ринок фотополімерного та ванного фотополімеризаційного 3D-друку продовжує зростати завдяки стоматологічним лабораторіям, ювелірам, дизайнерам продуктів і творцям, яким потрібні точність і висока якість поверхні. Оцінки ринку різняться залежно від охоплення, але прогнози для фотополімеризації та ванної фотополімеризації вказують на багатомільярдне зростання до 2030 року. У цьому посібнику ви дізнаєтеся, як працює смоляний 3D-друк, чим відрізняються SLA, DLP і MSLA, скільки це коштує, як дотримуватися безпеки та як моделі, згенеровані AI, можуть перетворюватися на готові до смоляного друку файли.

Що таке смоляний 3D-друк?

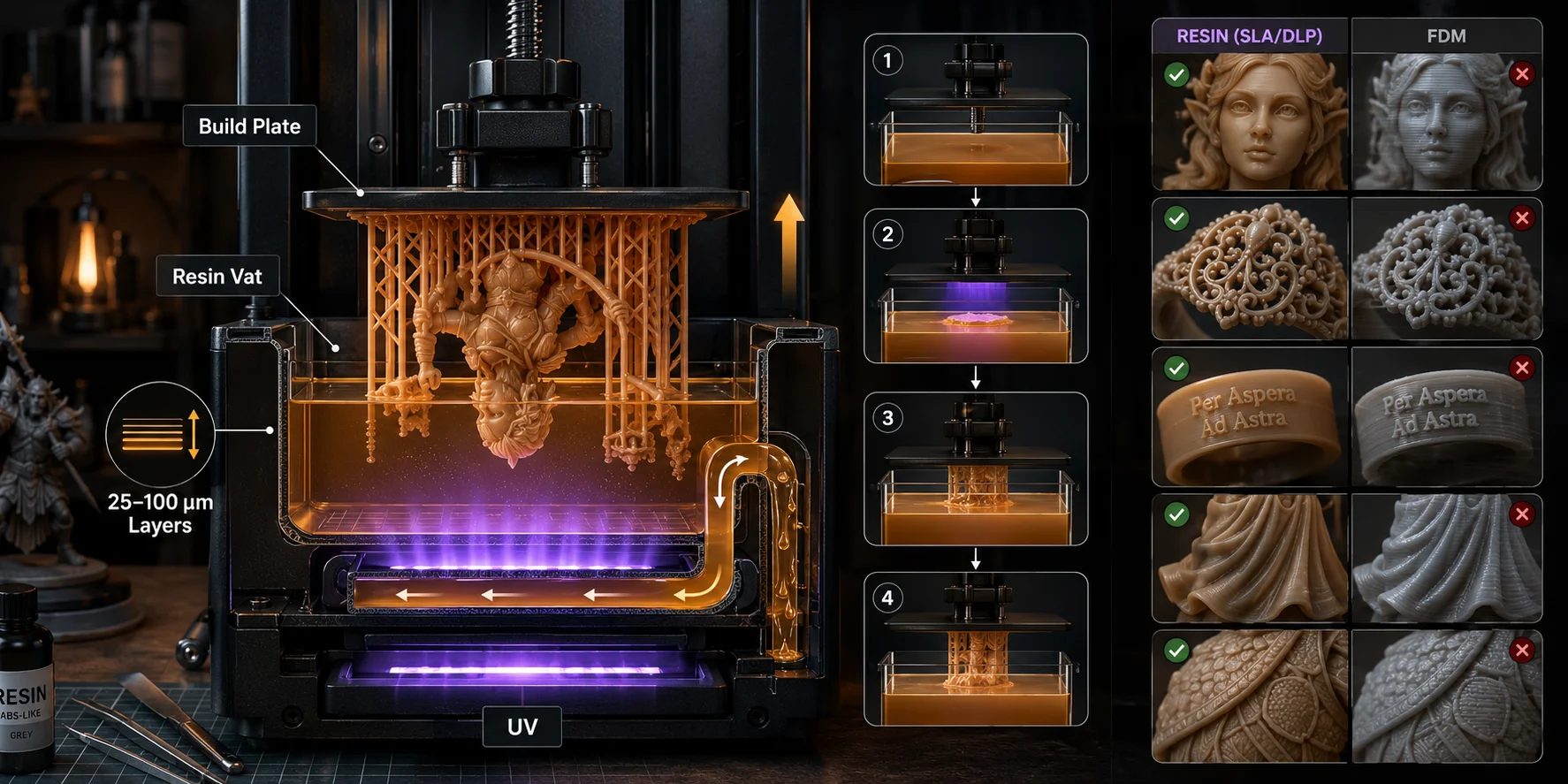

Смоляний 3D-друк — це форма ванної фотополімеризації. Резервуар, або ванна, містить рідку смолу. Джерело UV-світла затверджує один тонкий поперечний переріз моделі за раз. Після затвердіння кожного шару платформа побудови переміщується, свіжа смола надходить на місце, і затверджується наступний шар.

На відміну від FDM 3D друку, який плавить і екструдує пластиковий філамент, друк смолою починається з рідини і завершується затверділим полімером. Саме ця різниця пояснює, чому надруковані смолою моделі можуть відображати дуже дрібні риси обличчя, деталі прикрас, текст, зморшки, складки тканини та крихітні візерунки на поверхні.

Більшість настільних відбитків зі смоли створюються шарами завтовшки приблизно від 25 до 100 мікронів. Тонші шари можуть виглядати гладшими, але вони також збільшують час друку. Однак друк смолою — це не лише про роздільну здатність. Кінцева якість також залежить від типу смоли, налаштувань експозиції, розміщення підтримок, промивання, затвердіння та того, наскільки добре модель була підготовлена перед нарізанням.

Як працює 3D друк смолою? (Крок за кроком)

Крок 1: Підготовка моделі. Кожен відбиток зі смоли починається з файлу 3D моделі, зазвичай STL, OBJ або 3MF. Імпортуйте його в програму для нарізання смоли, таку як CHITUBOX, Lychee Slicer або slicer, що постачається з принтером. Типовий робочий процес полягає в тому, щоб завантажити модель, відновити та зорієнтувати її, додати підтримки, нарізати її та експортувати файл для конкретного принтера.

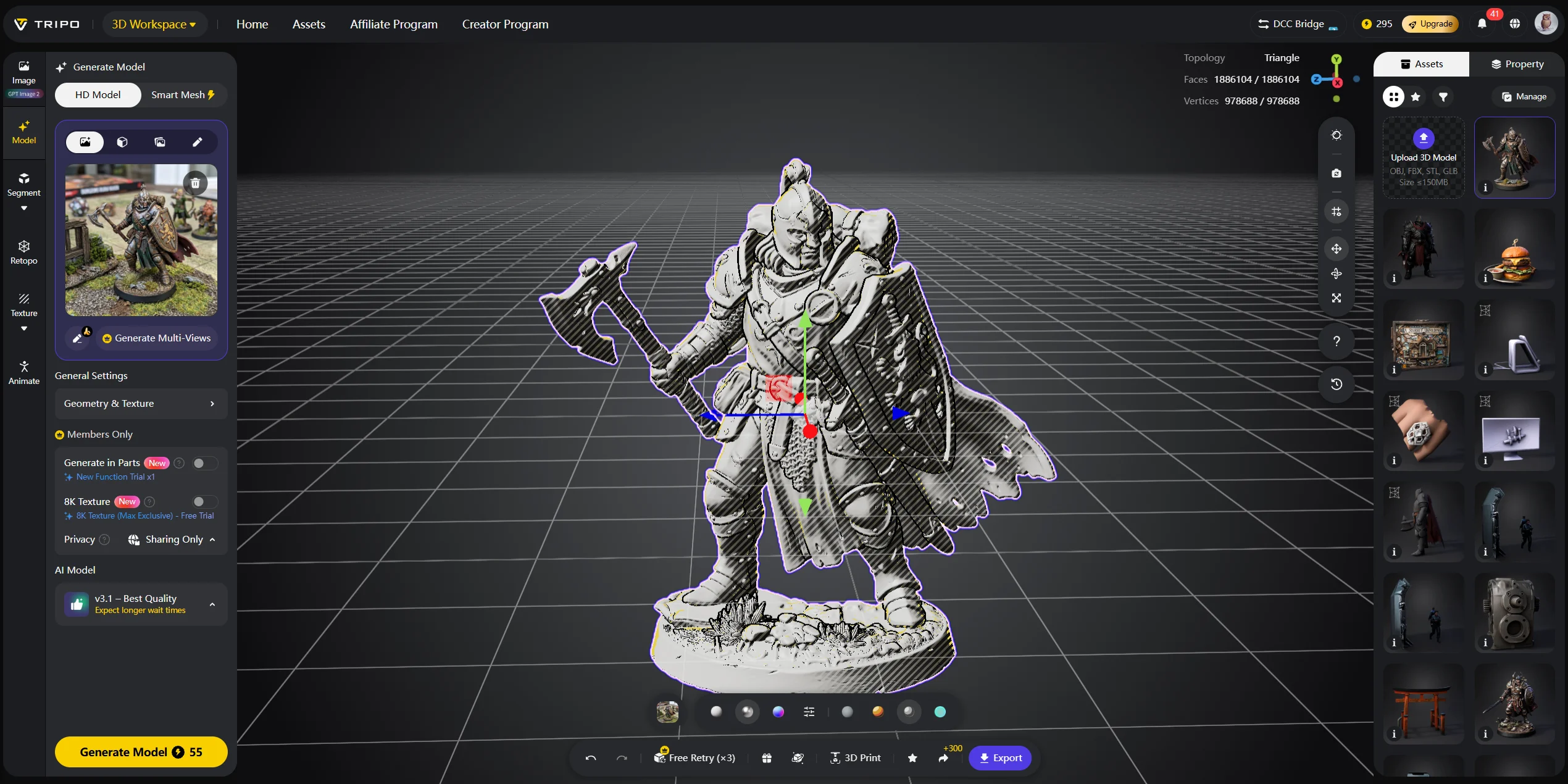

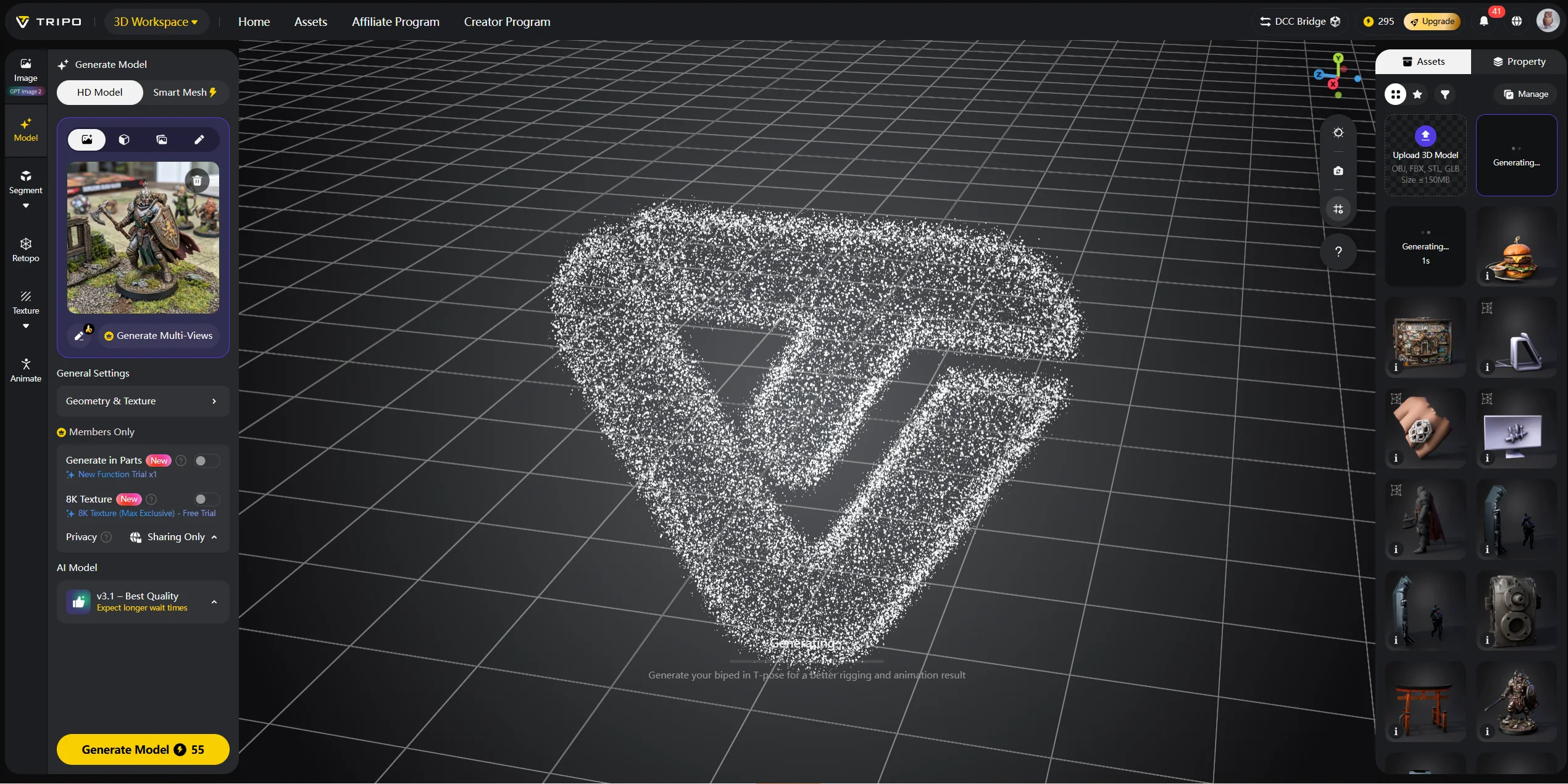

Саме тут ви задаєте висоту шару, налаштування експозиції, орієнтацію, підтримки, порожнистість і дренажні отвори. Якщо у вас ще немає моделі, Tripo AI може допомогти вам згенерувати її з промпту або зображення перед нарізанням.

Крок 2 — Друк. Платформа побудови опускається в резервуар зі смолою. Джерело UV-світла затверджує перший шар на прозорій плівці на дні резервуара. Платформа трохи піднімається, затверділий шар відділяється, і починається наступний шар. Залежно від принтера, смоли та висоти шару, експонування кожного шару може тривати лише кілька секунд.

Крок 3 — Промивання. Коли друк завершується, він усе ще вкритий незатверділою рідкою смолою. Ви промиваєте його в ізопропіловому спирті, спеціальному розчині для промивання або у воді, якщо використовуєте смолу, що змивається водою. Промивання видаляє липку поверхневу смолу з деталей, підтримок і порожнистих порожнин.

Крок 4 — Затвердіння. Після промивання та сушіння надрукованій моделі потрібне УФ-післязатвердіння. Це фінальне затвердіння покращує твердість і стабільність. Недостатньо затверділі деталі можуть бути липкими на дотик, тоді як надмірне затвердіння може зробити деякі смоли крихкими або пожовклими.

Невелика фігурка може друкуватися від двох до чотирьох годин, а ще 30 хвилин знадобиться на промивання, сушіння, затвердіння та очищення.

Типи технологій смоляного 3D-друку

SLA, або стереолітографія, є оригінальною технологією смоляного 3D-друку. Вона використовує UV-лазер, щоб промальовувати кожен шар точка за точкою. SLA відома точністю та гладкою якістю поверхні, тому її часто використовують у стоматології, інженерії та професійних процесах створення прототипів.

DLP, або Digital Light Processing, використовує проєктор, щоб засвітити весь шар одразу. Для багатьох виробів вона може бути швидшою за лазерну SLA, оскільки полімеризує цілий шар за одну експозицію. Роздільна здатність залежить від розміру пікселя проєктора та області побудови.

MSLA, яку також називають LCD-смоляним друком, зараз є найпоширенішим настільним варіантом. Вона використовує масив UV LED під монохромним LCD-екраном. LCD працює як маска, пропускаючи світло лише там, де смола має затвердіти. Сучасні монохромні LCD-екрани полімеризують швидше й служать довше, ніж старі RGB LCD-екрани, що допомогло значно розширити можливості доступних смоляних принтерів. Formlabs пояснює, що SLA, DLP і MSLA усі полімеризують рідку смолу світлом, але відрізняються способом подачі цього світла.

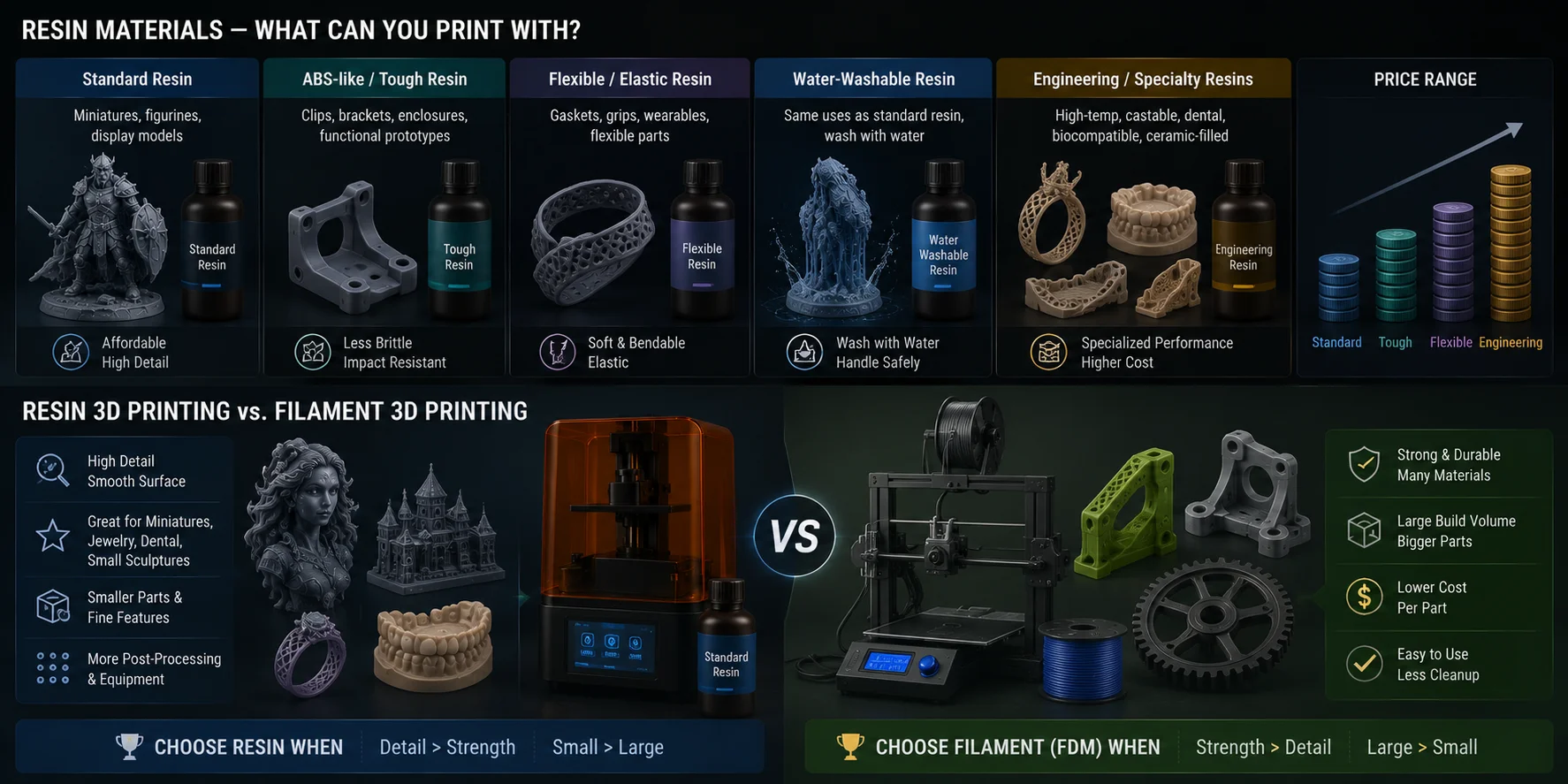

Смоляні матеріали — з чим можна друкувати?

Стандартна смола є найпоширенішою відправною точкою. Вона доступна за ціною, її легко знайти, і вона добре підходить для демонстраційних моделей, мініатюр, фігурок і візуальних прототипів. Її слабке місце — крихкість. Якщо впустити тонку деталь зі стандартної смоли, вона може тріснути.

ABS-подібна або ударостійка смола розроблена так, щоб бути менш крихкою. Вона краще підходить для деталей, яким потрібна помірна ударостійкість, наприклад кліпс, кронштейнів, корпусів і прототипів, які часто братимуть у руки.

Гнучка або еластична смола після затвердіння залишається м’якою або здатною згинатися. Майстри використовують її для прокладок, накладок для хвата, носимих елементів і деталей, яким потрібна певна деформація. Її може бути складніше підтримувати та очищати, ніж стандартну смолу.

Смола, що миється водою, дає змогу промивати вироби водою замість IPA. Це звучить простіше й може зменшити потребу в роботі з розчинниками, але промивна вода все одно містить незатверділу смолу, і її не можна зливати в каналізацію без попередньої обробки.

Інженерні смоли включають високотемпературні, виплавлювані, стоматологічні, біосумісні та наповнені керамікою матеріали. Виплавлювана смола корисна для ювелірних майстер-моделей, оскільки вигорає під час лиття за виплавлюваними моделями. Стоматологічна смола вимагає суворої сертифікації та контролю процесу. Високотемпературна смола краще зберігає форму під впливом тепла.

Ціни сильно різняться. Стандартна смола часто є найдешевшою, тоді як інженерні та спеціалізовані смоли можуть коштувати у кілька разів дорожче.

Смоляний 3D-друк проти 3D-друку філаментом

Смоляний друк виграє за деталізацією та якістю поверхні. Лінії шарів набагато менш помітні, а дрібні елементи друкуються чистіше. Якщо ви виготовляєте мініатюри, прототипи ювелірних виробів, моделі стоматологічного типу, невеликі скульптури або декоративні вироби, смола зазвичай є кращим інструментом.

Друк філаментом, також відомий як друк FDM або FFF, виграє за різноманітністю матеріалів, довговічністю, розміром області друку та простотою використання. PLA, PETG, ABS, ASA, TPU і нейлон охоплюють багато практичних застосувань, з якими стандартна смола не може зрівнятися. Якщо вам потрібен великий кронштейн, гнучкий чохол для телефона, тримач для інструментів, деталь для використання надворі або ударостійкий корпус, FDM зазвичай є безпечнішим вибором.

Вартість також відрізняється. Принтери початкового рівня є в обох категоріях, але для смоляного друку потрібне додаткове обладнання. Вам знадобляться смола, рукавички, мийний розчин, обладнання для затвердіння, змінна плівка ванни та безпечне робоче місце. Вироби, надруковані методом FDM, зазвичай виходять із принтера ближчими до готового стану.

Рішення просте: обирайте смолу, коли деталізація важливіша за міцність. Обирайте FDM, коли розмір, міцність, гнучкість або низька вартість ітерацій важливіші за якість поверхні.

Постобробка смоляних виробів

Постобробка не є необов’язковою. Смоляний виріб не готовий, коли принтер припиняє роботу.

Миття виконується в першу чергу. Зніміть виріб із платформи для друку, а потім промийте його протягом кількох хвилин, щоб видалити незатверділу смолу. Мийна станція з перемішуванням зазвичай очищає краще, ніж нерухома ємність. Не мийте делікатні деталі надто довго, оскільки тонкі елементи можуть розм’якнути або тріснути залежно від типу смоли.

Видалення підтримок легше виконати до повного затвердіння. Після миття та перед фінальним затвердінням смола часто є трохи гнучкішою. Обережно обрізайте або відламуйте підтримки, особливо біля облич, пальців, крапанів для ювелірних виробів і крихітних деталей поверхні.

Затвердіння зміцнює виріб. Використовуйте UV-станцію для затвердіння або пряме сонячне світло, але контролюйте час. Недостатньо затверділі вироби можуть залишатися липкими. Надмірно затверділі вироби можуть стати крихкими, деформуватися або пожовтіти, особливо якщо використовується прозора смола.

Фінішна обробка залежить від кінцевого призначення. Зашліфуйте сліди від підтримок наждачним папером із зернистістю 400–800. Перед фарбуванням нанесіть ґрунтовку. Акрилові та емалеві фарби добре підходять для повністю затверділої смоли. Прозору смолу поліруйте обережно та подумайте про нанесення прозорого покриття із захистом від UV, щоб зменшити пожовтіння.

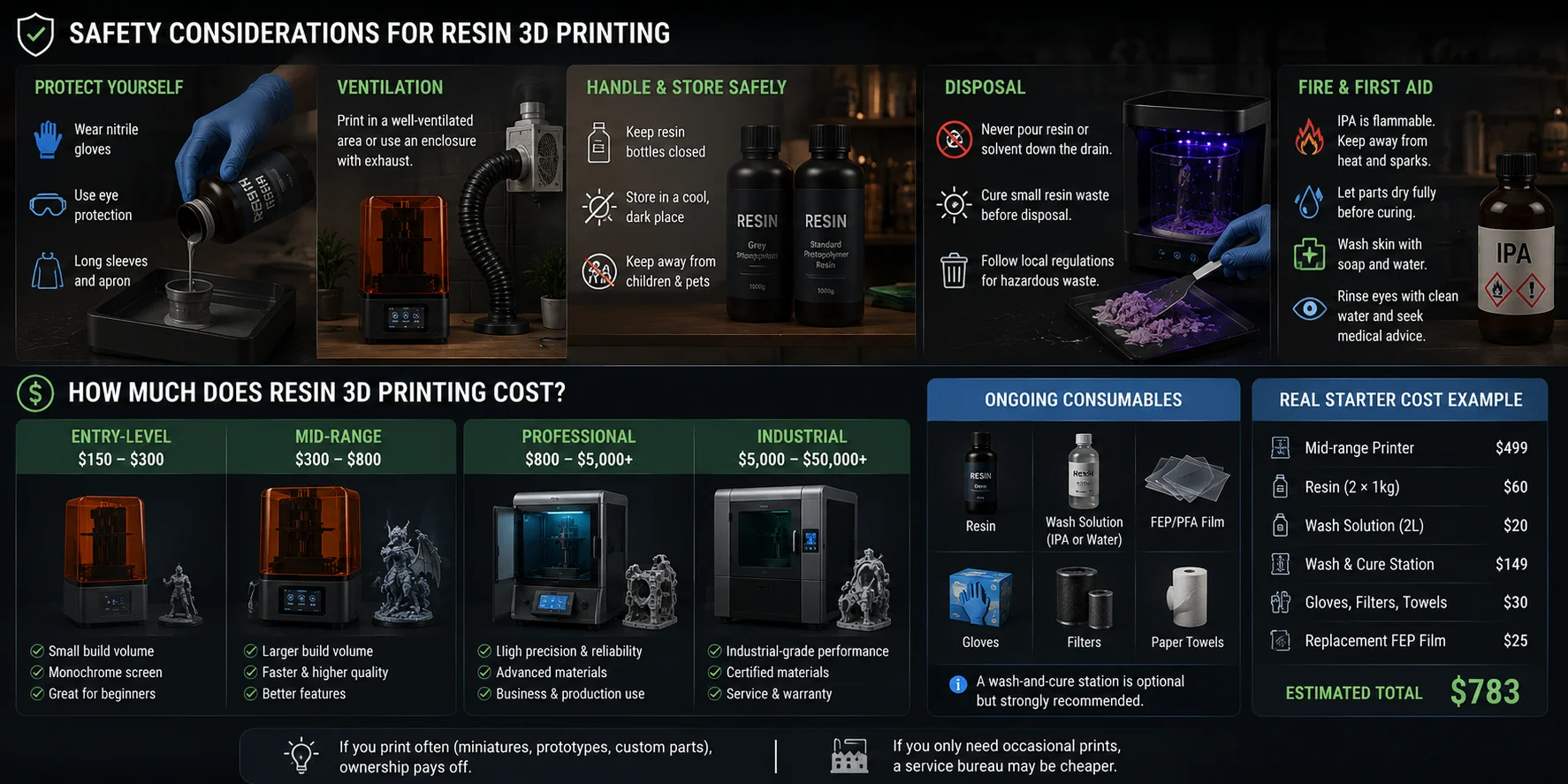

Заходи безпеки під час смоляного 3D-друку

Смоляний друк є безпечним лише тоді, коли ви поводитеся з незатверділою смолою належним чином. Рідка смола може подразнювати шкіру та очі, а повторний контакт може підвищити чутливість. Одягайте нітрилові рукавички щоразу, коли працюєте зі смолою, незатверділими виробами, забрудненими інструментами, плівкою ванни або ємностями для миття.

Вентиляція має значення. Не використовуйте смоляний принтер у спальні або офісі без вентиляції. Використовуйте гараж, майстерню, господарське приміщення, корпус із витяжкою або добре вентильовану зону. Фільтри з активованим вугіллям можуть зменшити запах, але не повинні замінювати належний повітрообмін.

Ніколи не виливайте незатверділу смолу або розчинник, забруднений смолою, у каналізацію. Затвердіть невеликі залишки смоли під сонячним світлом або UV-лампою до твердого стану, а потім утилізуйте їх відповідно до місцевих правил. Formlabs радить перевіряти паспорти безпеки та звертатися до місцевих органів влади, оскільки в деяких регіонах відходи смоли й розчинників можуть класифікуватися як небезпечні.

IPA легкозаймистий. Тримайте його подалі від джерел тепла, іскор і UV-станцій для затвердіння. Перед затвердінням дайте вимитим деталям повністю висохнути. Якщо смола потрапила на шкіру, промийте її водою з милом. Якщо вона потрапила в очі, промийте їх чистою водою та зверніться по медичну допомогу.

Скільки коштує 3D-друк смолою?

Друк смолою коштує дорожче, ніж сама ціна принтера.

Настільні принтери початкового рівня часто коштують у межах кількох сотень доларів. Tom’s Hardware зазначає, що продуктивні принтери для друку смолою можна знайти менш ніж за $300, хоча системи високого класу коштують значно дорожче.

Настільні принтери середнього класу зазвичай коштують більше, але пропонують більші об’єми побудови, швидші системи руху, вдосконалені світлові модулі, кращі екрани та більше функцій для зручності використання.

Професійні та промислові системи можуть коштувати від тисяч до десятків тисяч доларів, особливо якщо вони включають сертифіковані матеріали, сервісні контракти та валідовані робочі процеси.

Витратні матеріали накопичують витрати. Вам знадобляться смола, змінна плівка FEP або PFA, рукавички, фільтри, розчин для очищення та паперові рушники. Станція для промивання й полімеризації не є обов’язковою, але наполегливо рекомендується. Калькулятори бюджету та нещодавні посібники для початківців зазвичай включають вартість принтера, смоли, розчину для промивання, обладнання для полімеризації, рукавичок і змінної плівки як частину реальної стартової вартості.

Якщо вам потрібні лише епізодичні друки, сервісне бюро може обійтися дешевше. Якщо ви щотижня друкуєте мініатюри, прототипи або кастомні деталі, володіння принтером для друку смолою може швидко окупитися.

Як підготувати вашу 3D-модель до друку

Перш ніж ви зможете щось надрукувати, вам потрібен файл 3D-моделі у форматі STL, OBJ або 3MF. Ви можете завантажити моделі з репозиторіїв на кшталт Printables або MyMiniFactory, створити власну в CAD-програмі, змоделювати її в Blender або скористатися AI-генератором моделей, щоб за лічені хвилини створити щось кастомне.

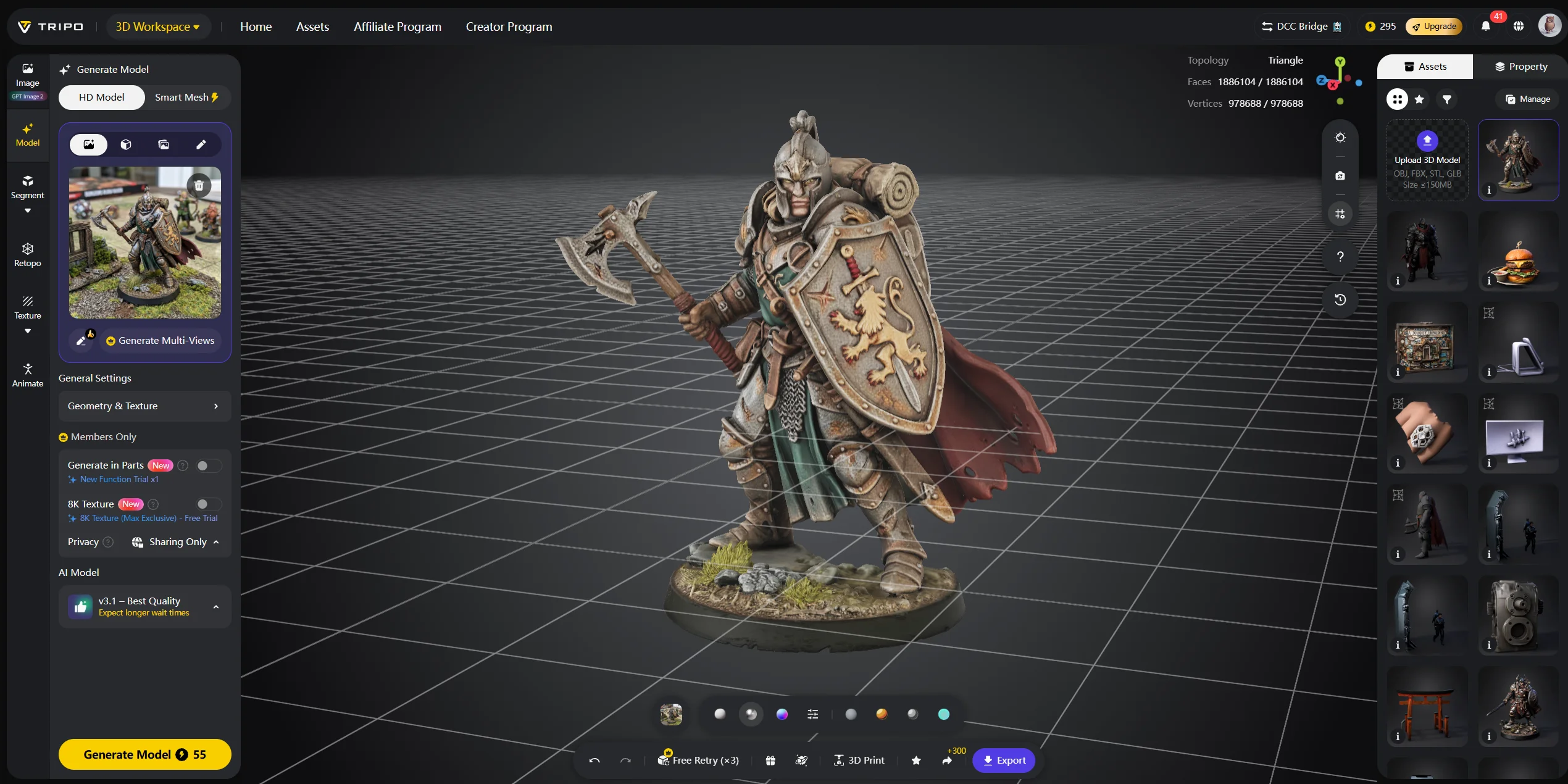

Ось де Tripo AI природно вписується. Інструменти Text-to-3D та Image-to-3D від Tripo AI дають змогу створити 3D-модель із текстового запиту або еталонної фотографії. Ви можете згенерувати готову до друку модель, експортувати її як STL або 3MF і відкрити її в більшості слайсерів для друку смолою, не починаючи з порожнього CAD-робочого простору.

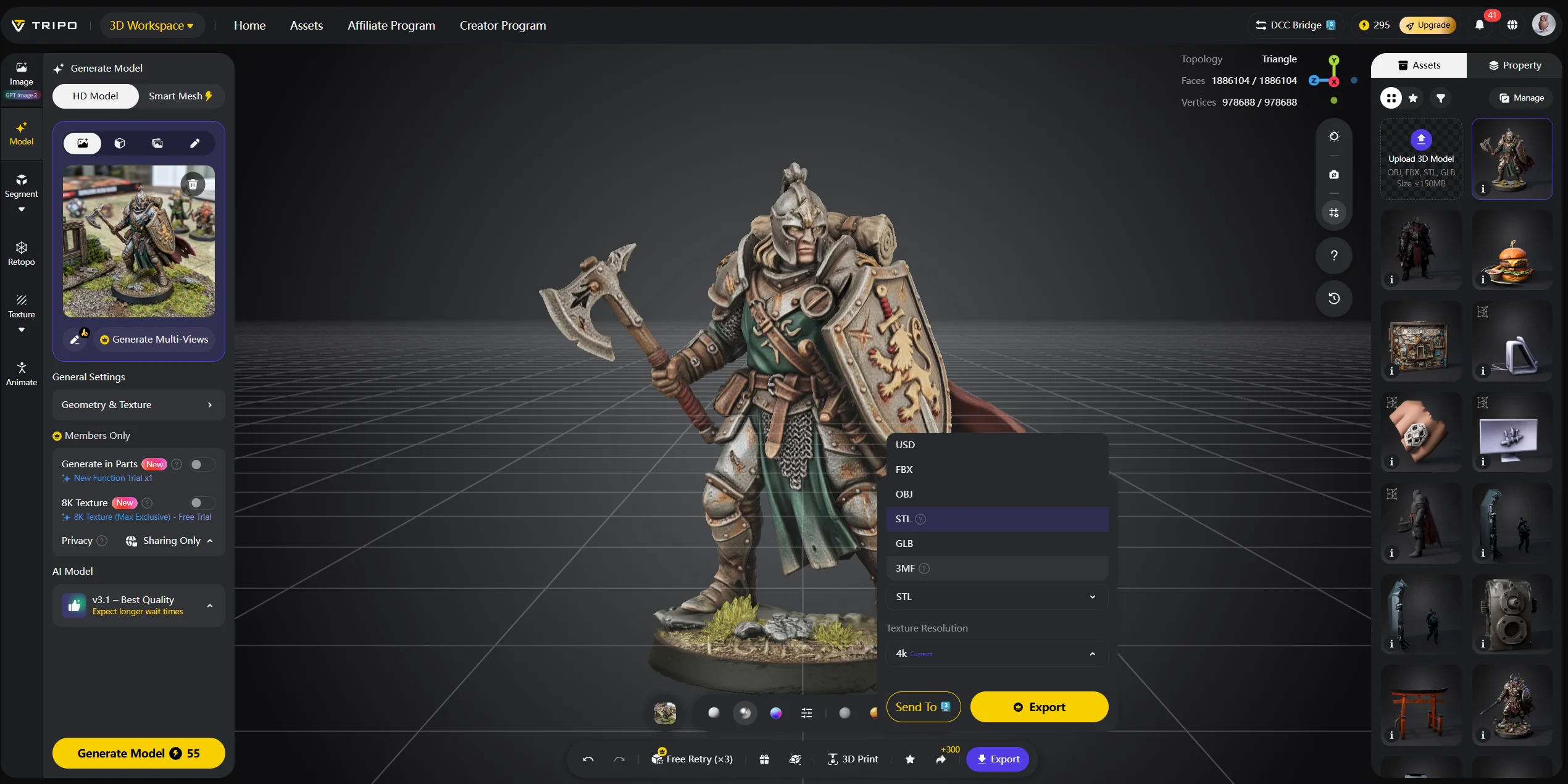

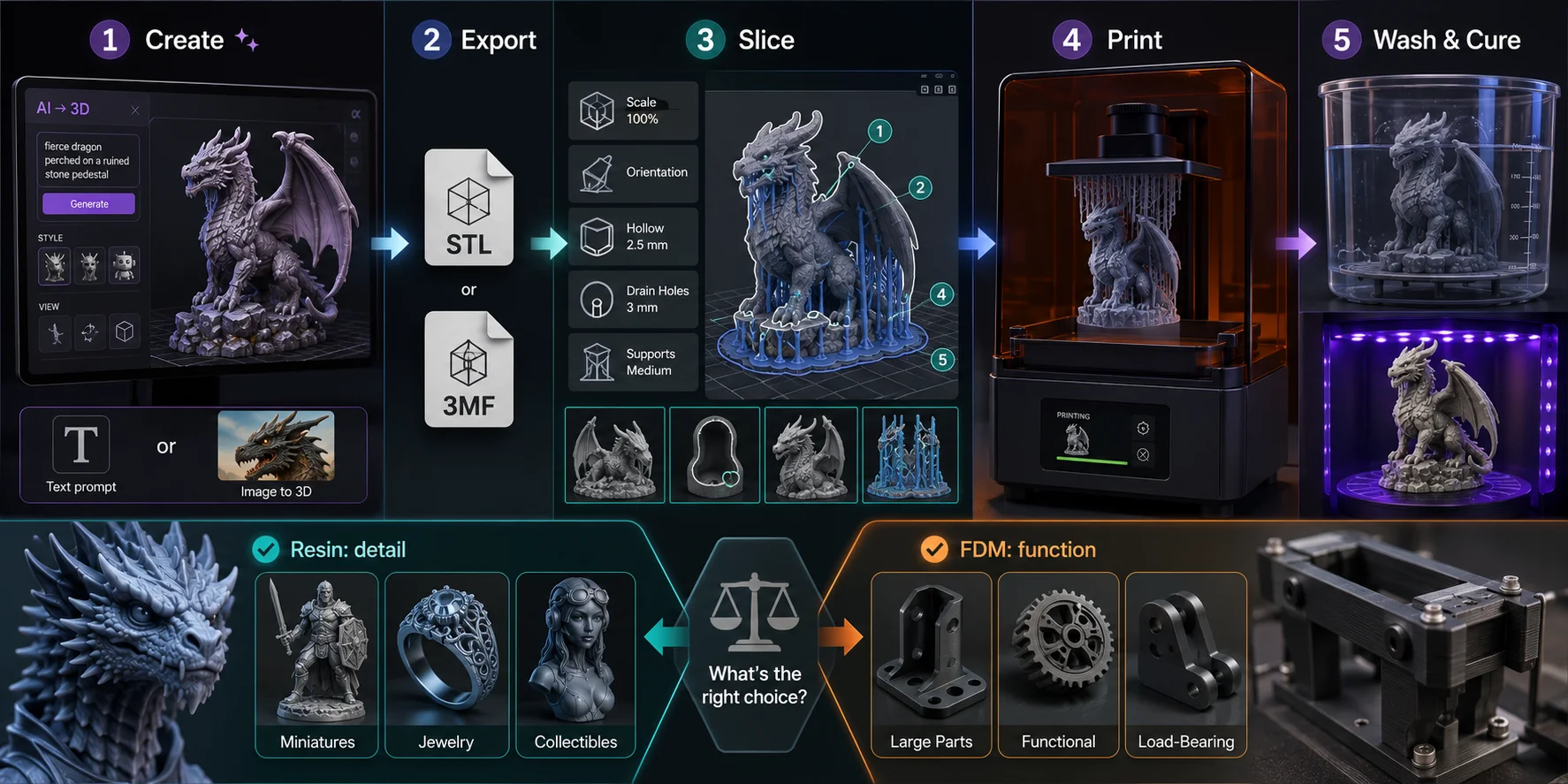

Простий робочий процес виглядає так: згенеруйте модель у Tripo AI Studio, експортуйте STL або 3MF, імпортуйте її в Chitubox, Lychee Slicer або слайсер, що постачається з вашим принтером, а потім змасштабуйте, зорієнтуйте, зробіть порожнистою, додайте підтримки, наріжте на шари та надрукуйте. Для великих деталей зі смоли створення порожнистої структури заощаджує матеріал, а зливні отвори дають змогу рідкій смолі, що застрягла всередині, витекти під час промивання та полімеризації.

Для друку смолою етап підготовки в слайсері все ще має значення. Перед друком перевірте товщину стінок, виявлення острівців, присмоктування, точки контакту підтримок і масштаб моделі. Tripo AI Image-to-3D особливо корисний для кастомних фігурок і макетів продуктів: завантажте референсне зображення, згенеруйте деталізовану сітку, а потім підготуйте її до нарізання.

AI не усуває потребу в усіх навичках друку, але усуває проблему чистого аркуша. Любитель може описати власну істоту, продуктовий дизайнер може перетворити референсне зображення на макет, а мейкер може створити концепцію, придатну для друку, не вивчаючи спочатку CAD.

Чи вартий для вас 3D-друк із фотополімерної смоли?

Друк із фотополімерної смоли вартий того, якщо ваші проєкти залежать від високої деталізації. Це чудовий варіант для мініатюр, фігурок для настільних ігор, ювелірних майстер-моделей, моделей у стоматологічному стилі, колекційних виробів, декоративних скульптур і невеликих прототипів, де важливе якісне оздоблення поверхні.

Він менш підходить, якщо вам переважно потрібні міцні деталі, великі об’єкти, гнучкі компоненти, інструменти для майстерні або прості побутові ремонти. У таких випадках FDM часто є дешевшим, безпечнішим і простішим в обслуговуванні.

Скористайтеся цією схемою вибору:

• Обирайте фотополімерну смолу, якщо ваші деталі невеликі, деталізовані та призначені для візуального сприйняття.
• Обирайте FDM, якщо ваші деталі великі, функціональні або мають витримувати навантаження.
• Обирайте сервісний центр, якщо ви друкуєте лише кілька деталей із фотополімерної смоли на рік.
• Обирайте генерацію за допомогою AI у поєднанні з друком із фотополімерної смоли, якщо хочете швидко створювати індивідуальні дизайни.

Остаточним вирішальним фактором є робочий простір. Якщо ви не можете облаштувати вентильовану, придатну для миття та безпечну для роботи з хімічними речовинами зону, поки не купуйте принтер для друку з фотополімерної смоли. Ця технологія потужна, але потребує уважного поводження.

Поширені запитання

Які недоліки має 3D-принтер для друку з фотополімерної смоли? Принтери для друку з фотополімерної смоли потребують промивання, затвердіння, вентиляції, рукавичок і ретельної утилізації відходів. Порівняно з деталями, надрукованими методом FDM, вироби також можуть бути крихкими. Настільні принтери для друку з фотополімерної смоли зазвичай мають менший об’єм друку, ніж принтери, що працюють із філаментом.

Чи краща фотополімерна смола за філамент для 3D-друку? Фотополімерна смола краща для високої деталізації, мініатюр, ювелірних виробів і гладких поверхонь. Філамент краще підходить для великих, міцних, гнучких або недорогих функціональних деталей. Універсально кращого матеріалу не існує.

Чи підходить 3D-друк із фотополімерної смоли для початківців? Він вимогливіший за FDM, але початківці можуть його опанувати. Почніть зі стандартної або водозмивної фотополімерної смоли, використовуйте вентильований робочий простір і дотримуйтеся правил безпечного поводження від самого початку.

Чи варто купувати 3D-принтер для друку з фотополімерної смоли? Так, якщо ви регулярно друкуєте невеликі деталізовані об’єкти. Купівля менш виправдана, якщо вам потрібен лише періодичний друк або у вас немає місця для вентиляції та постобробки.

Яке програмне забезпечення використовують для 3D-друку з фотополімерної смоли? До поширених слайсерів для фотополімерної смоли належать CHITUBOX, Lychee Slicer і програмне забезпечення для конкретних принтерів. Ці інструменти відповідають за орієнтацію, створення порожнин, підтримки, нарізання та експорт файлу, готового для принтера.

Скільки часу займає друк виробу з фотополімерної смоли? Друк невеликої фігурки часто займає від однієї до чотирьох годин, залежно від висоти шару та розміру. Промивання, сушіння, затвердіння й очищення можуть додати ще 30–60 хвилин.

Чи можна повторно використовувати незатверділу фотополімерну смолу? Так, якщо вона чиста. Відфільтруйте її, перш ніж повертати до пляшки. Не використовуйте повторно смолу, що містить затверділі частинки, сміття або забруднення.

Що таке FEP-плівка і чому її потрібно замінювати? FEP-плівка — це прозорий шар відділення на дні ванни для фотополімерної смоли. Вона зношується через сили відриву, подряпини, невдалі друки та вплив ультрафіолету. Замініть її, коли вона стає каламутною, вм’ятою, провисає або пошкоджена.

У чому різниця між SLA, DLP і MSLA? SLA використовує лазерну точку. DLP проєктує весь шар за допомогою проєктора. MSLA використовує LCD-маску та масив UV LED, що робить цю технологію найпоширенішим доступним варіантом для настільного друку.

Чи можна фарбувати або оздоблювати вироби з фотополімерної смоли? Так. Повністю затверділа фотополімерна смола добре шліфується, ґрунтується та фарбується. Спочатку видаліть сліди від підтримок, а потім нанесіть ґрунтовку перед фарбуванням, щоб отримати найкраще оздоблення поверхні.

Висновок

3D-друк із фотополімерної смоли забезпечує якість поверхні та деталізацію, з якими більшість настільних методів виробництва не може зрівнятися. Він ідеально підходить для мініатюр, прототипів ювелірних виробів, моделей у стоматологічному стилі, декоративних виробів і деталізованих концептів продуктів. Він менш придатний для великих конструкційних деталей, гнучких компонентів або користувачів, які не мають безпечного робочого простору.

Ключове значення має відповідність процесу проєкту. Якщо ви можете організувати промивання, затвердіння, вентиляцію та утилізацію фотополімерної смоли, 3D-друк із фотополімерної смоли дасть вам потужний спосіб перетворювати цифрові моделі на гладкі фізичні об’єкти.

Потрібна індивідуальна модель для друку? Створіть готовий до друку з фотополімерної смоли STL або OBJ за допомогою Tripo AI Studio, а потім імпортуйте його у свій слайсер для додавання підтримок і фінальної підготовки. Перегляньте Ціни Tripo AI коли будете готові створити швидший робочий процес від AI до друку.
