Что такое фотограмметрия? Полное руководство
- Фотограмметрия превращает перекрывающиеся фотографии в точные 3D-модели.
- Она работает со смартфонами, дронами, DSLR-камерами и картографическими камерами.
- LiDAR точнее; фотограмметрия дешевле и захватывает цвет.
- AI-инструменты могут сократить традиционный процесс реконструкции.
- Tripo AI быстро превращает изображения в готовые к экспорту 3D-ассеты.
Фотограмметрия — это метод извлечения точных 3D-измерений и моделей из двумерных фотографий. Анализируя, как одна и та же точка сцены появляется на нескольких перекрывающихся изображениях, снятых с разных углов, программное обеспечение может с высокой точностью восстановить глубину, расстояние и геометрию.
Каждый раз, когда ваш телефон создает карту глубины для портретного режима или дрон обследует строительную площадку, фотограмметрия выполняет схожую работу за кулисами. От археологии до разработки игр, эта технология превращает обычные фотографии в детализированные 3D-модели без дорогостоящего сканера. В этом руководстве вы узнаете, как работает фотограмметрия, ее основные типы, какое оборудование и программное обеспечение вам нужны, где она используется и как AI-инструменты ускоряют этот процесс.

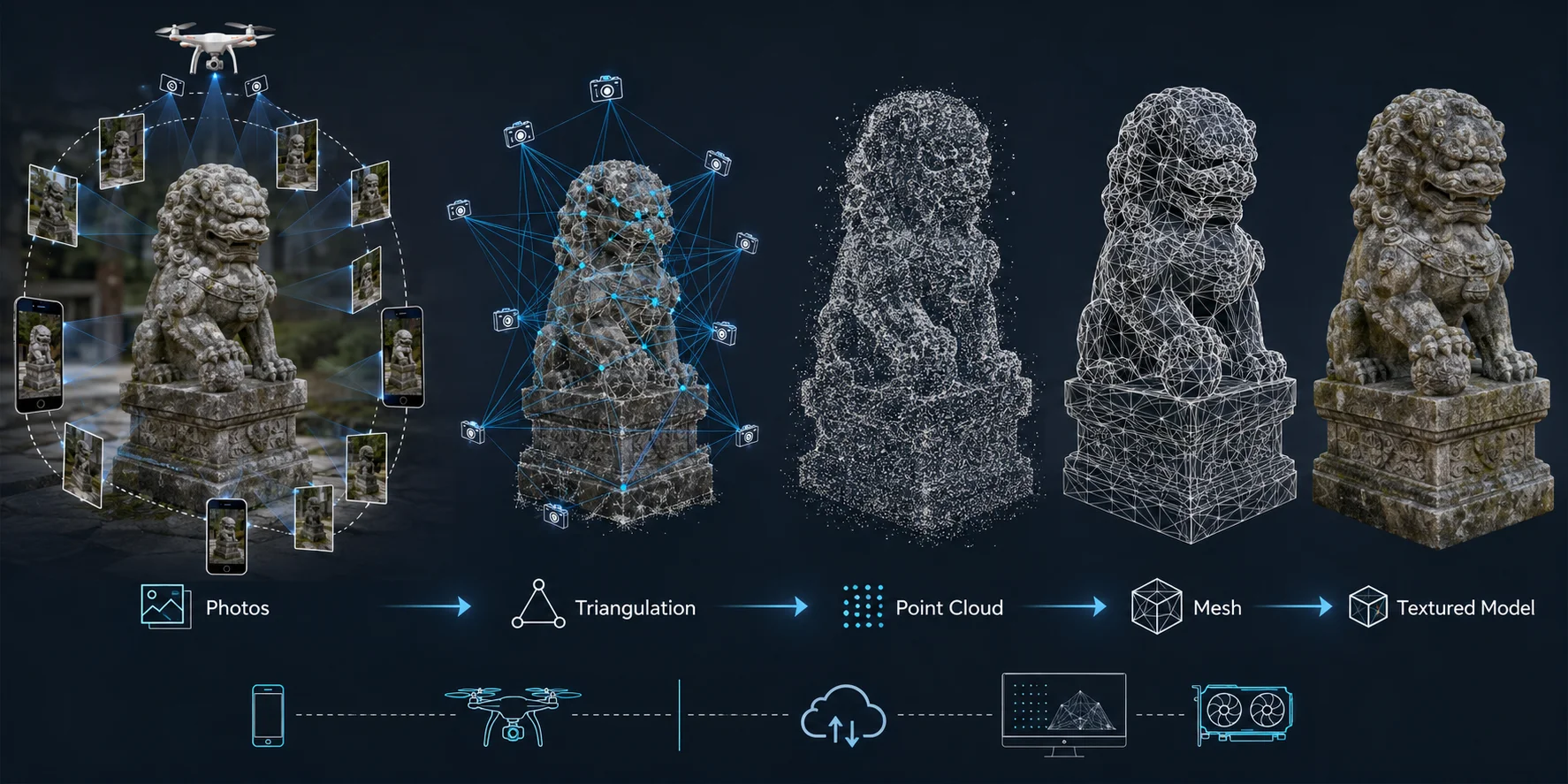

Что такое фотограмметрия?
Слово “photogrammetry” происходит от греческих корней: photo означает свет, gramme — рисунок или запись, а metron — мера. Простыми словами, фотограмметрия означает измерение с помощью света. Название звучит технически, но основную идею легко понять: если сфотографировать один и тот же объект с достаточного количества ракурсов, программное обеспечение сможет оценить, где находятся его поверхности в 3D-пространстве.
Основной принцип заключается в триангуляции. Когда один и тот же угол, край, царапина, кирпич или деталь текстуры появляется на нескольких изображениях, программное обеспечение рассматривает это как общую характерную точку. Оно сопоставляет эту точку на разных фотографиях, сравнивает положения камеры и вычисляет 3D-координаты точки. Тысячи или миллионы таких точек образуют облако точек.
Затем облако точек можно преобразовать в полигональную сетку. После этого исходные фотографии проецируются обратно на эту сетку в виде карт текстур, придавая итоговой модели реалистичный цвет и детализацию поверхности.
Фотограмметрия не нова. Она появилась более чем за столетие до цифровых камер и с ранних этапов использовалась в аэрофотосъемке и геодезии. Изменился доступ к ней. Сегодня смартфон, дрон, GPU и облачное ПО делают фотограмметрию полезной для создателей, инженеров, исследователей и любителей.

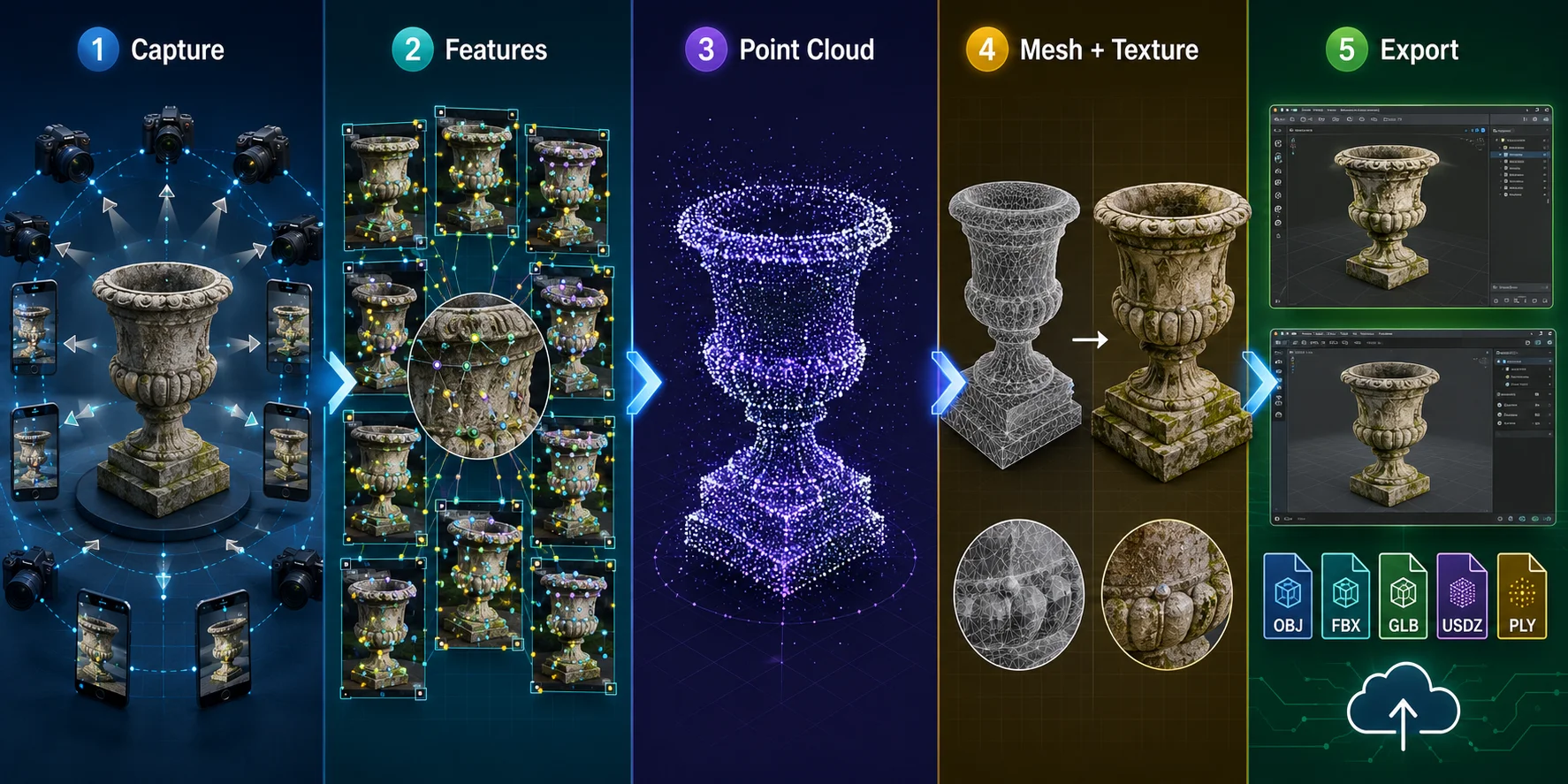

Как работает фотограмметрия?
Фотограмметрия следует воспроизводимому конвейеру. Детали зависят от ПО, но большинство рабочих процессов проходят через пять основных этапов.
Шаг 1 — Съемка. Сфотографируйте объект с множества ракурсов. Для большинства объектов и сцен каждое изображение должно перекрывать следующее как минимум на 60–80%. Критически важны резкий фокус, стабильное освещение и ровная экспозиция. Размытое изображение или резкое изменение освещения могут помешать программному обеспечению сопоставить общие признаки.
Шаг 2 — Обнаружение признаков. Программное обеспечение ищет ключевые точки, такие как углы, края, небольшие изменения текстуры или высококонтрастные узоры. Эти признаки легче сопоставлять, чем гладкие, пустые поверхности. Для обнаружения и сравнения этих визуальных деталей на фотографиях часто используются такие алгоритмы, как SIFT или ORB.
Шаг 3 — Генерация облака точек. Как только программное обеспечение определяет, где совпадающие точки появляются на нескольких изображениях, оно выполняет триангуляцию их координат X, Y и Z. Сначала создается разреженное облако точек, а затем, после дополнительной обработки, часто формируется более плотное облако точек. Чем плотнее облако, тем больше информации есть у программного обеспечения для построения геометрии.
Шаг 4 — Сетка и текстура. Облако точек преобразуется в полигональную сетку. Сетке может потребоваться очистка, поскольку могут появиться отверстия, висящие фрагменты или шумная геометрия. Затем программное обеспечение проецирует исходные фотографии на сетку, чтобы создать карты текстур.
Шаг 5 — Экспорт. Готовая модель экспортируется в OBJ, FBX, GLB или другой 3D-формат. После этого ее можно использовать в Blender, Maya, Unreal Engine, Unity, CAD-инструментах, веб-просмотрщиках или конвейерах 3D-ассетов.

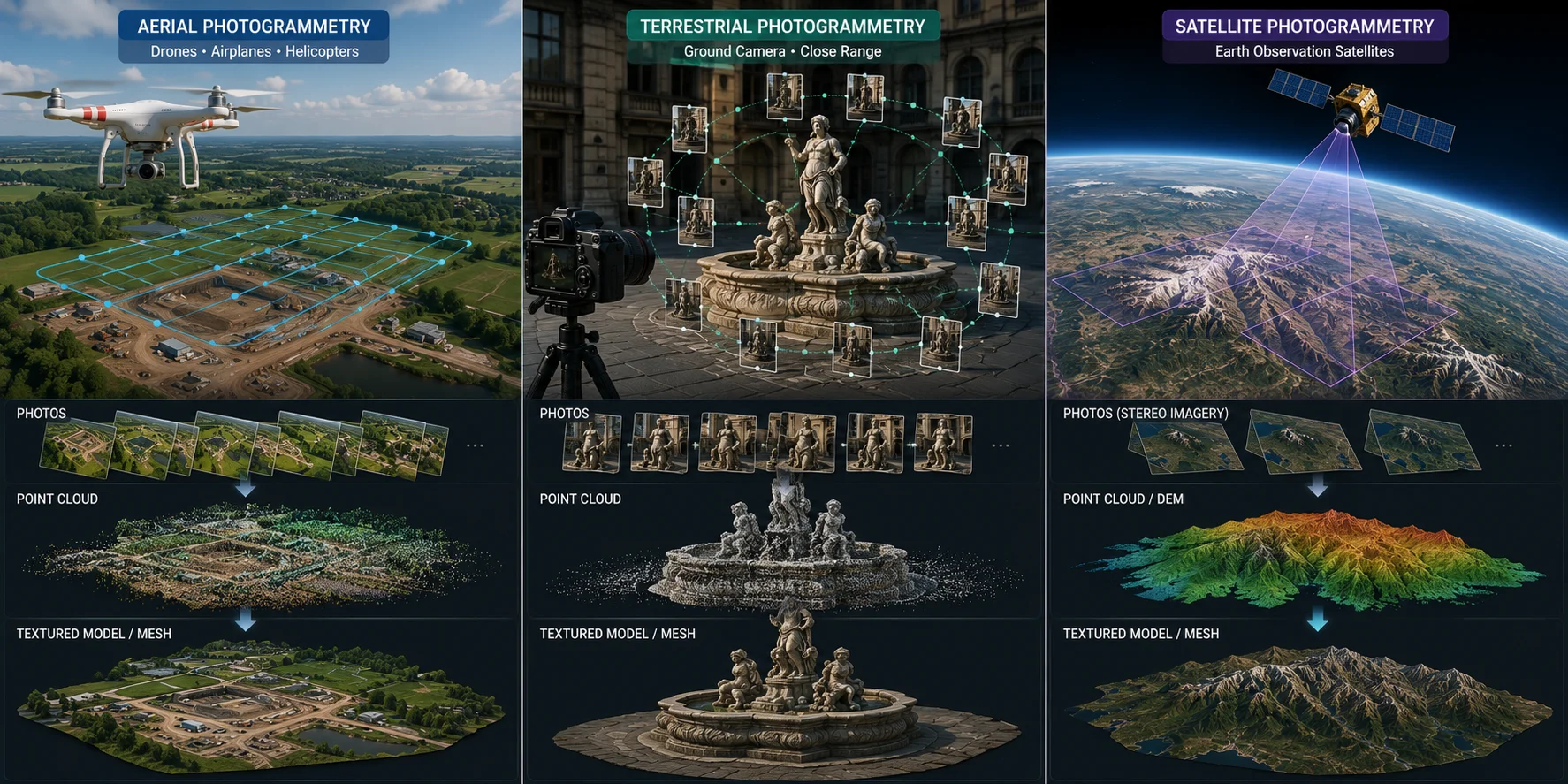

Три типа фотограмметрии
Аэрофотограмметрия использует камеры, установленные на дронах, самолетах или вертолетах. Она охватывает большие территории сверху и широко применяется в топографическом картографировании, мониторинге строительства, городском планировании, точном земледелии и горнодобывающей промышленности. Аэрофотограмметрия на базе дронов сделала этот метод более доступным, потому что теперь небольшие команды могут сканировать поля, крыши, дороги или строительные площадки без найма авиации.
Наземная фотограмметрия, также называемая фотограмметрией ближнего действия, использует камеру на земле. Фотограф обходит объект, такой как статуя, фасад здания, транспортное средство, реквизит, деталь машины или артефакт, снимая перекрывающиеся изображения. Это самый распространенный подход для создания игровых ассетов, VFX, музеев, захвата продуктов и сохранения культурного наследия.
Спутниковая фотограмметрия использует стереоизображения со спутников наблюдения Земли. Она применяется для создания моделей высот, крупномасштабных карт рельефа и экологических наборов данных. Она менее актуальна для любительского создания 3D-ассетов, но важна в геологии, обороне, климатических исследованиях, реагировании на стихийные бедствия и национальных картографических программах.
Все три типа основаны на одной и той же базовой логике: использовать несколько ракурсов, чтобы вывести 3D-структуру. Разница заключается в масштабе, платформе камеры и требованиях к точности.

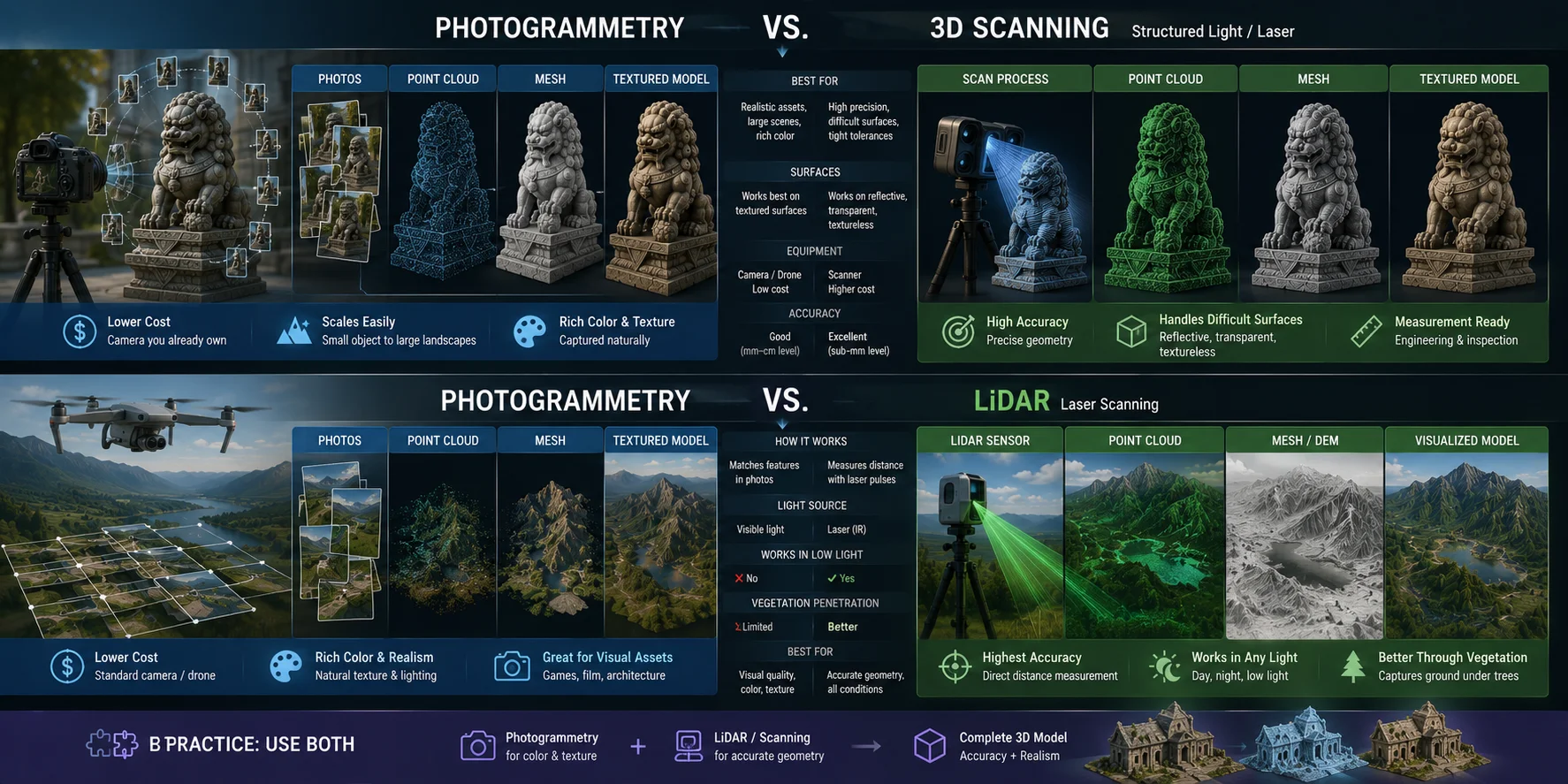

Фотограмметрия vs. 3D Scanning: что лучше?
Фотограмметрия и 3D scanning обе создают цифровые 3D-представления, но собирают данные по-разному. Фотограмметрия использует обычные фотографии и видимый свет. Сканеры структурированного света или лазерные сканеры проецируют на поверхность известный узор или луч, а затем измеряют, как этот узор меняется, чтобы напрямую вычислить геометрию.
Фотограмметрия обычно дешевле. Для начала может быть достаточно смартфона, DSLR или камеры дрона. Она также хорошо масштабируется. Вы можете захватить небольшую скульптуру, комнату, здание или ландшафт, используя один и тот же принцип. Поскольку входными данными является фотография, фотограмметрия естественным образом захватывает богатый цвет и текстуру.
3D scanning сильнее там, где нужна контролируемая геометрическая точность. Он может лучше работать с отражающими, прозрачными, бесфактурными или равномерно окрашенными поверхностями, которые затрудняют сопоставление изображений. Его часто предпочитают для инженерного контроля, стоматологических процессов, медицинских устройств и промышленных деталей, где важен допуск измерений.
Для создателей выбор зависит от цели. Если вам нужен реалистичный камень, статуя, комната, реквизит или уличная площадка, фотограмметрия часто дает отличные результаты при меньших затратах. Если вам нужна точность до долей миллиметра или сложная поверхность, сканер может быть лучшим вариантом.
Во многих профессиональных рабочих процессах сочетают оба метода. Используйте фотограмметрию для больших текстурированных областей, а 3D scanning — для сложных деталей.
Фотограмметрия vs. LiDAR
LiDAR расшифровывается как Light Detection and Ranging. Он посылает лазерные импульсы и измеряет, сколько времени им требуется, чтобы вернуться. Это создает точное облако точек без опоры на видимую текстуру. LiDAR может работать при слабом освещении или в темноте, а некоторые системы могут захватывать рельеф под растительностью лучше, чем методы, основанные только на камерах.
Фотограмметрия опирается на изображения в видимом свете и контраст текстур. Она испытывает трудности с пустыми стенами, блестящими поверхностями, водой, стеклом, дымом и плохим освещением. Если камера не видит достаточно отчетливых признаков, программное обеспечение не сможет надежно сопоставить точки.
Преимущество фотограмметрии заключается в стоимости и цвете. Дрон со стандартной камерой обычно значительно дешевле, чем картографическая система с LiDAR. Фотографии также обеспечивают естественную текстуру и цвет, что важно для игровых ассетов, кинодекораций, архитектурной визуализации и моделей культурного наследия.
LiDAR выигрывает там, где точность геометрии имеет решающее значение. Геодезия, автономные транспортные средства, робототехника, лесное хозяйство и инспекция инфраструктуры часто выигрывают от использования LiDAR, потому что он обеспечивает прямое измерение расстояния.
Лучший профессиональный подход часто заключается в объединении данных датчиков. LiDAR обеспечивает надежную геометрию, а фотограмметрия — цвет, текстуру и визуальный реализм.

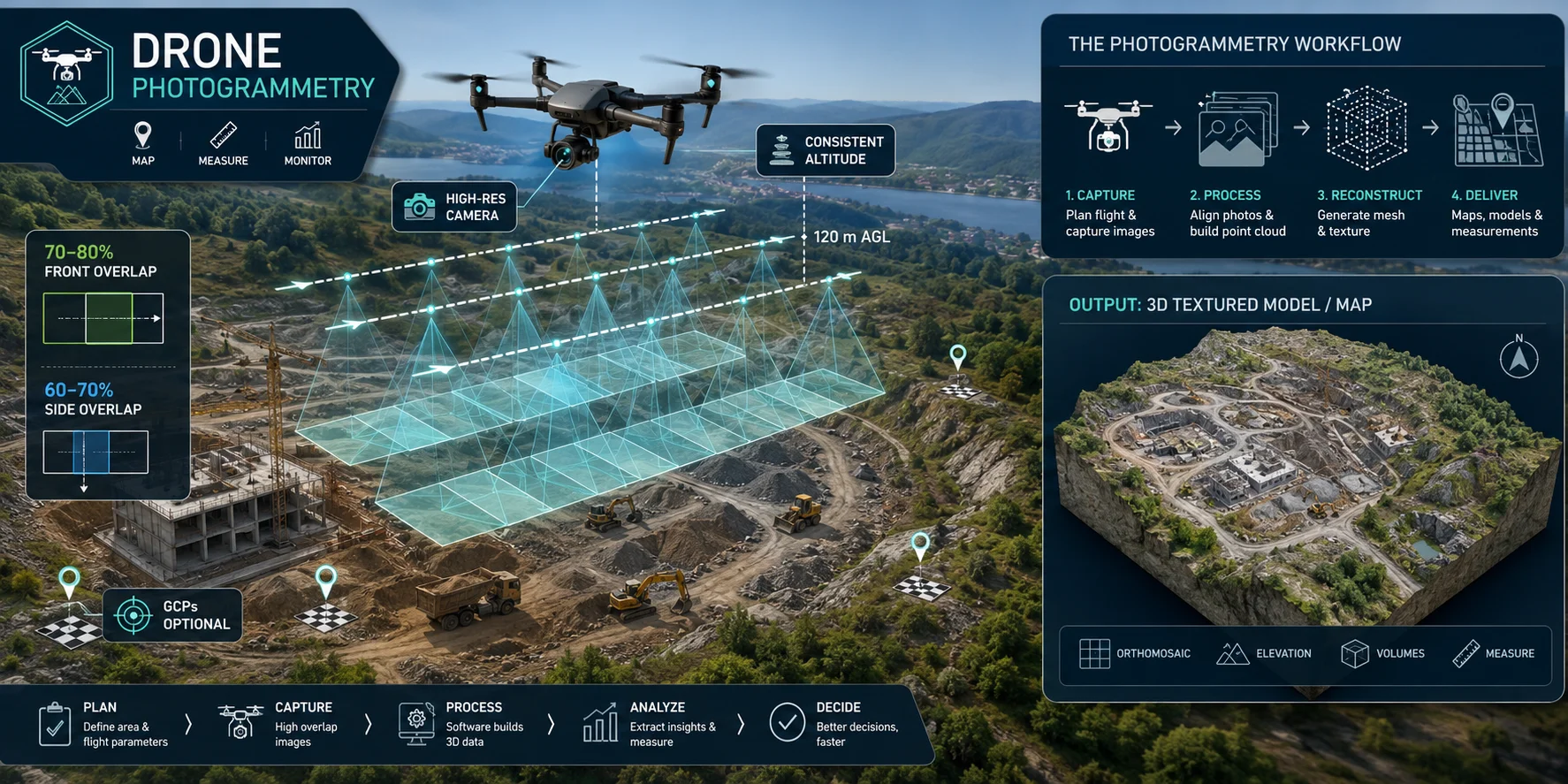

Можно ли заниматься фотограмметрией с помощью дрона?
Да. Дроны — один из самых популярных инструментов для фотограмметрии, особенно для наружной съемки, отслеживания хода строительства, картографирования, сельского хозяйства и захвата рельефа. Они могут охватывать области, которые было бы долго, небезопасно или невозможно фотографировать пешком.
Для наилучших результатов летайте на постоянной высоте и поддерживайте сильное перекрытие между фотографиями. Обычная цель — 70–80% продольного перекрытия и 60–70% бокового перекрытия. Для сложного рельефа, лесов, строительных площадок или высокоточных съёмок большее перекрытие часто даёт лучший результат. Большинство приложений для картографирования с дронов могут автоматически управлять линиями полёта, интервалами между кадрами и съёмкой изображений.
Качество камеры имеет значение. Камера с высоким разрешением, точной фокусировкой и стабильной экспозицией улучшает качество реконструкции. Механический затвор может уменьшить искажения от движения во время полёта, особенно когда дрон движется быстро. По возможности избегайте сильных теней, отражающих крыш, движущихся автомобилей и растительности, колышущейся на ветру.
Наземные контрольные точки, или GCPs, — это физические маркеры с известными GPS-координатами. Они повышают абсолютную точность, когда итоговая модель должна соответствовать координатам реального мира. Для инженерных, юридических или геодезических работ GCPs могут быть необходимы. Для игр, VFX и визуальных ассетов они обычно необязательны, потому что визуальное качество важнее геодезической точности.
Программное и аппаратное обеспечение для фотограмметрии
Для начала вам не нужно экзотическое оборудование. Смартфон может подойти для простых объектов. Беззеркальная камера или DSLR даёт больше контроля над фокусировкой, экспозицией и качеством объектива. Штатив помогает при съёмке в помещении, поворотный стол удобен для небольших объектов, а дрон — лучший инструмент для крупных объектов на открытом воздухе.
Традиционное программное обеспечение для фотограмметрии выполняет обнаружение характерных точек, сопоставление изображений, выравнивание камер, генерацию плотного облака точек, построение сетки и проекцию текстур. Этот процесс может быть вычислительно тяжёлым. Обработка больших сцен может занимать часы, тогда как ускорение на GPU и облачные системы могут сократить время ожидания.
Мобильные приложения и облачные инструменты теперь делают фотограмметрию проще, но качество съёмки по-прежнему имеет значение. Используйте равномерное освещение, избегайте смаза от движения, фотографируйте объект со всех сторон и следите за тем, чтобы он заполнял кадр. Объектам с глянцевыми, прозрачными или однотонными поверхностями могут потребоваться порошковый спрей, маркеры или лучшее освещение.

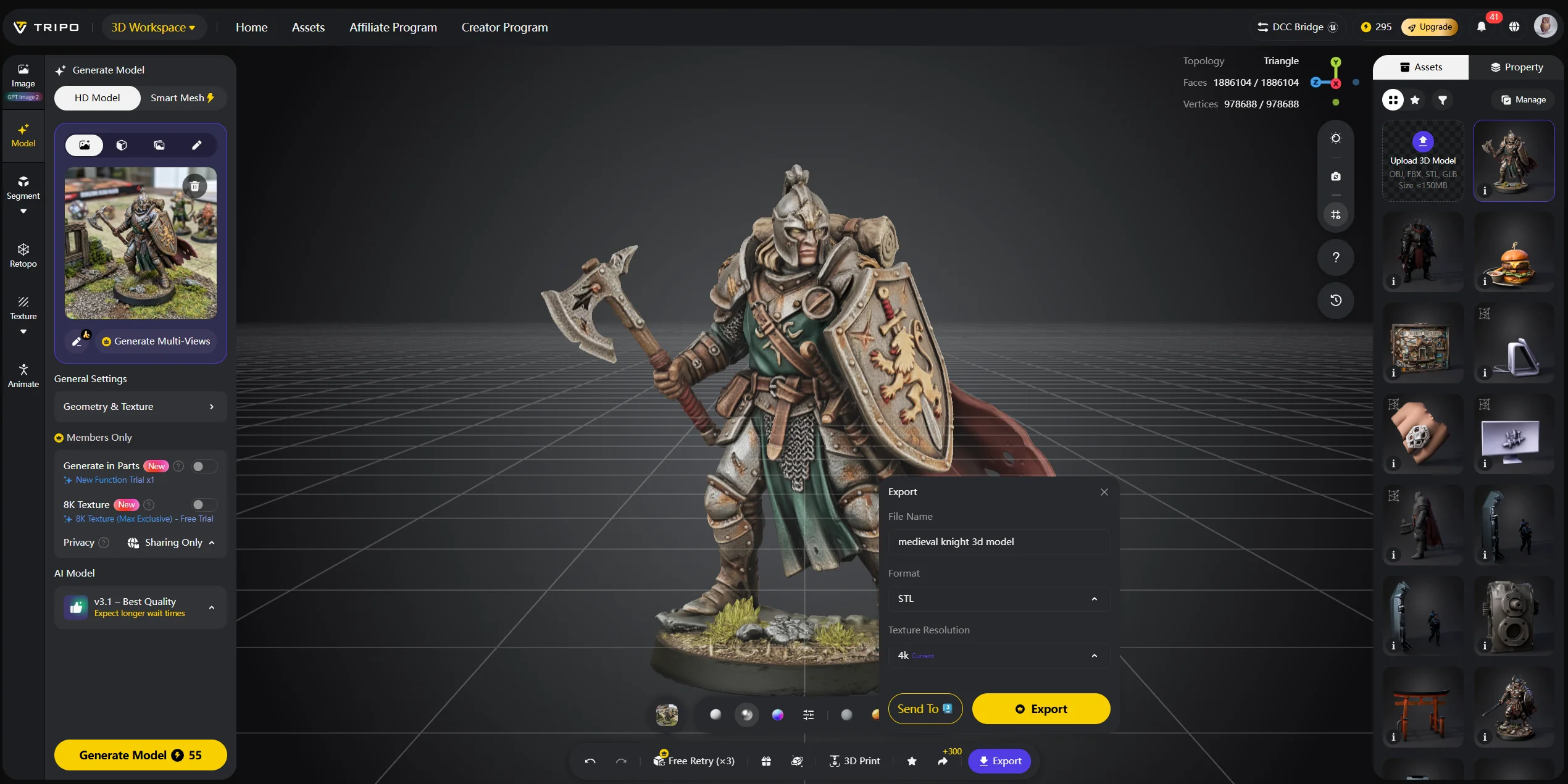

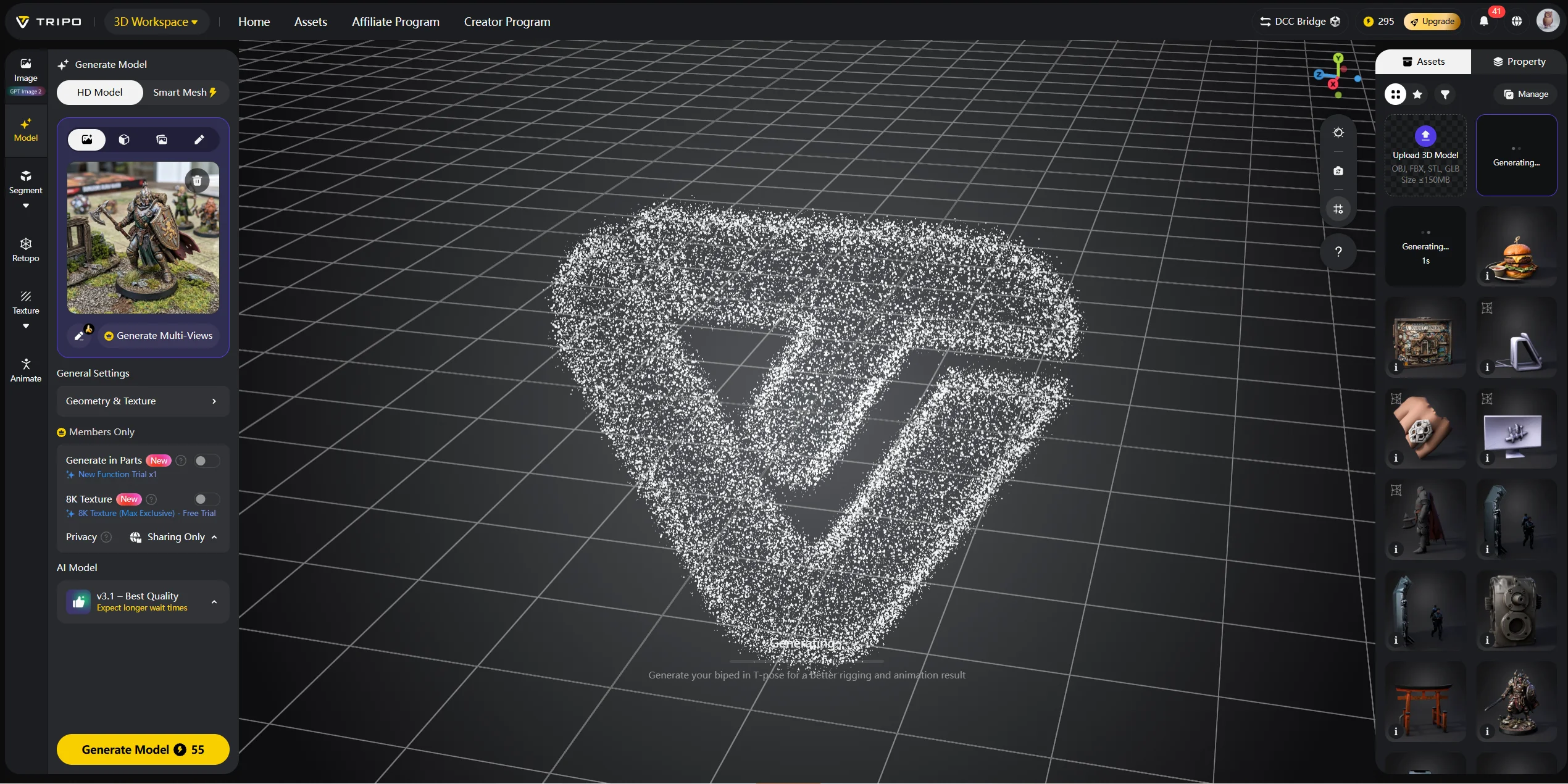

Инструменты AI меняют эту часть рабочего процесса. Tripo AI’s Image-to-3D и Multi-view-to-3D рабочие процессы берут основную идею фотограмметрии — вывод 3D из 2D-изображений — и сжимают её в более быстрый, изначально ориентированный на AI процесс. Вместо того чтобы вручную управлять десятками изображений, облаками точек, этапами очистки и настройками экспорта, вы можете загрузить одну или несколько ссылок и получить текстурированную модель, готовую к экспорту.
Для создания цифровых ассетов это особенно полезно. Вам может не требоваться точность геодезического уровня; вам может понадобиться реквизит, существо, макет продукта, миниатюра или игровой объект быстро. В таком случае реконструкция с помощью AI может быть более быстрым путем к производству.
Применения фотограмметрии
Игры и VFX. Игровые студии используют фотограмметрию для сканирования камней, деревьев, зданий, улиц, реквизита и реальных локаций. Эта техника помогает художникам создавать реалистичные ассеты в большом масштабе. Кинокоманды также сканируют актеров, костюмы, реквизит и декорации для визуальных эффектов.
Архитектура и строительство. Аэрофотограмметрия с дронов создает исполнительные модели, отслеживает ход строительства, измеряет объемы складированных материалов и документирует площадки перед реконструкцией. Она помогает командам сравнивать реальные условия на площадке с планами.
Культурное наследие и археология. Музеи и исследовательские группы оцифровывают хрупкие артефакты, руины, наскальные рисунки, статуи и места раскопок. 3D-модель может сохранить объект, поддержать удаленное изучение и сократить физический контакт с ним.
Стоматологические и медицинские процессы. Интраоральная фотограмметрия может измерять геометрию зубов и челюсти для планирования имплантации, протезирования и ортодонтических процессов. В этих областях точность и повторяемость важнее визуальной красоты.
Криминалистика и реконструкция аварий. Следователи могут использовать фотографии для документирования мест ДТП, мест преступлений, следов, повреждений транспортных средств и вещественных доказательств с измеримой геометрией.
Сельское хозяйство и экологический мониторинг. Фотограмметрия с дронов помогает отслеживать состояние посевов, эрозию, вырубку лесов, изменения береговой линии, оползни и движение форм рельефа с течением времени.
Часто задаваемые вопросы
Что такое фотограмметрия?
Фотограмметрия — это процесс измерения и реконструкции 3D-геометрии по 2D-фотографиям. Она работает за счет сопоставления перекрывающихся особенностей изображений и вычисления их положения в 3D-пространстве.
Каковы три типа фотограмметрии?
Три основных типа — это аэрофотограмметрия, наземная и спутниковая фотограмметрия. Аэрофотограмметрия использует дроны или самолеты, наземная — камеры, расположенные на земле, а спутниковая фотограмметрия использует орбитальные снимки.
Фотограмметрия лучше, чем 3D-сканирование?
Это зависит от сценария использования. Фотограмметрия дешевле, хорошо масштабируется и естественным образом захватывает цвет. 3D-сканирование часто точнее на отражающих, прозрачных или лишенных текстуры поверхностях.
Что лучше, LiDAR или фотограмметрия?
LiDAR лучше подходит для высокоточной геометрии, съемки при слабом освещении и проникновения сквозь растительность. Фотограмметрия дешевле и автоматически захватывает цветовую текстуру. Во многих профессиональных процессах используют оба подхода вместе.
Могу ли я заниматься фотограмметрией с помощью дрона?
Да. Дроны идеально подходят для аэрофотограмметрии, потому что быстро снимают много перекрывающихся изображений. Используйте автоматизированное планирование полета и большое перекрытие для надежных результатов.
Какая камера нужна для фотограмметрии?
Подойдет любая четкая камера, от смартфона до DSLR. Постоянство экспозиции, фокуса, освещения и перекрытия обычно важнее размера сенсора.
Какое ПО используется для фотограмметрии?
Традиционное ПО для фотограмметрии превращает изображения в облака точек, меши и карты текстур. AI-платформы, такие как Tripo AI, также могут реконструировать 3D-модели по изображениям в более быстром процессе, где генерация стоит на первом месте.
Для чего фотограмметрия используется в стоматологии?
Стоматологическая фотограмметрия измеряет геометрию зубов и челюсти для протезирования, планирования имплантации и ортодонтических процессов. Она используется там, где важны точные пространственные взаимосвязи.
Сколько фотографий нужно для фотограмметрии?
Это зависит от объекта. Для небольших объектов часто нужно 50–100 фотографий, тогда как для зданий или съемки с дрона может потребоваться значительно больше. Ключевое правило — поддерживать сильное перекрытие.
Как AI меняет фотограмметрию?
AI-модели могут выводить 3D-геометрию по одной или нескольким фотографиям, снижая необходимость в длинном ручном процессе съемки. Инструменты вроде Image-to-3D от Tripo AI представляют это более быстрое, AI-native направление.
Заключение
Фотограмметрия превратилась из геодезической техники в ключевой инструмент для создателей, инженеров, пилотов дронов и исследователей. Независимо от того, снимаете ли вы строительную площадку с воздуха или сканируете реквизит для игры, основы остаются теми же: делайте перекрывающиеся фотографии, позвольте ПО находить совпадающие особенности и превращайте результат в 3D-модель.
Традиционная фотограмметрия по-прежнему остается мощным подходом, когда вам нужна точность измерений, полная реконструкция сцены или результаты картографического уровня. Но если ваша цель — создание цифровых ассетов, вам может не требоваться полный ручной процесс каждый раз.
Если вы хотите пропустить большую часть работы по съемке и обработке, Tripo AI Studio позволяет вам быстро перейти от изображения к готовой к экспорту 3D-модели без традиционной настройки фотограмметрии. Изучите Tripo AI Pricing чтобы найти подходящий тариф для вашего процесса.
