创建 Husky 棘轮螺丝刀端盖 3D 模型：专家级工作流程
要制作一个生产就绪的 Husky 棘轮螺丝刀端盖 3D 模型，需要将细致的观察、精确的建模与现代工具的高效运用融为一体。我对这一流程进行了精简，尽量减少技术障碍，专注于能产出干净、实用成果的实际步骤——无论是用于原型制作、可视化展示，还是集成到更大的装配体中。本指南面向希望以专业水准对小型机械零件进行建模的设计师、工程师和创作者，涵盖传统工作流程与 AI 驱动工作流程。我的方法注重精度、效率和可编辑性，凝聚了真实项目中积累的经验。
核心要点
- 建模前先收集精确的参考资料和尺寸数据。
- 先搭建基本形态，再逐步添加功能性和装饰性细节。
- 通过 retopology 和分段处理保持几何体整洁、易于编辑。
- 应用真实感材质和贴图，打造生产就绪的效果。
- 根据目标平台选择正确的导出设置，并在实际场景中测试装配效果。
- Tripo 等 AI 驱动工具可以加速常规步骤，但对于关键公差，手动精修仍不可或缺。
螺丝刀端盖 3D 建模概述与关键注意事项
了解 Husky 棘轮螺丝刀的设计
开始建模前，我会先研究螺丝刀的设计，了解端盖如何与棘轮机构和手柄相互配合。端盖内部通常容纳弹簧、定位珠或卡扣等零件，这些特征在制作功能原型或可视化模型时必须精确还原。我会特别关注端盖的卡合或旋入方式，因为这直接影响几何形态和公差设计。
检查清单：
- 识别锁定和对齐特征。
- 记录所有倒扣或复杂形状。
- 考虑端盖的装配与拆卸方式。
尺寸测量与参考资料收集
精确的参考资料收集是不可省略的环节。我使用游标卡尺进行实物测量，并辅以多角度高清照片。如果没有实物样品，则查阅技术图纸或产品说明书。
我的实用做法：
- 将零件与刻度尺并排拍照，以便确定比例。
- 测量外径、内径、凸缘厚度以及所有槽口或卡舌的尺寸。
- 在参考图上标注注释，方便建模时随时查阅。

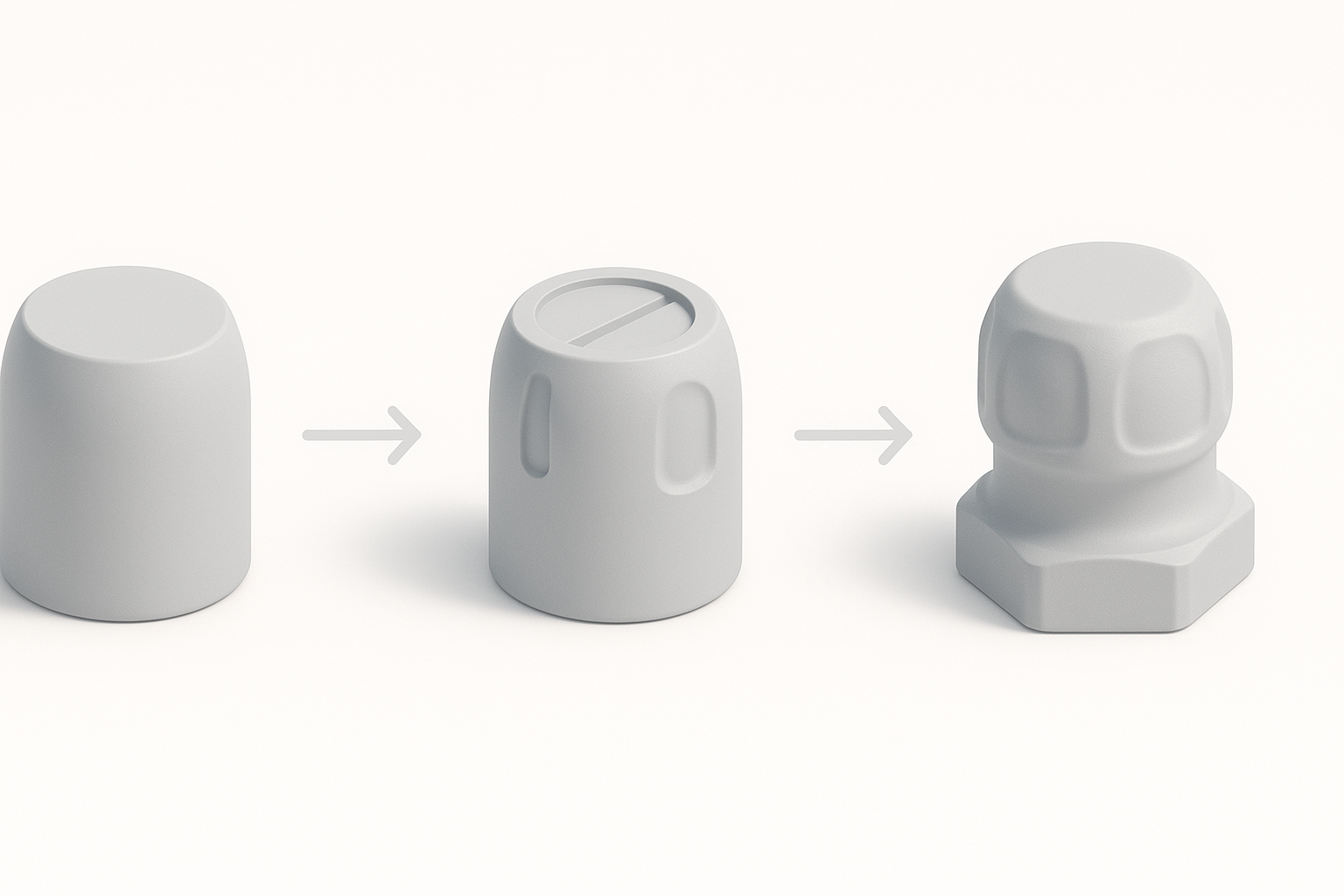

端盖建模分步工作流程
搭建基本形态
我从简单的基础体开始——通常用圆柱体作为主体。先确定整体比例，可以避免在细节上浪费精力，因为这些细节后期可能需要返工。在 Tripo 中，我输入大致尺寸，让工具生成初始 mesh，再手动进行精修。
步骤：
- 创建一个与外径匹配的圆柱体。
- 添加第二个圆柱体用于内腔（布尔运算或壳体操作）。
- 根据参考资料调整高度和壁厚。
添加细节与功能特征
基本形态确定后，添加卡舌、槽口或滚花等功能元素。对于棘轮定位珠或卡扣等特征，我将其建模为独立 mesh，便于后续调整。
技巧：
- 对重复特征使用对称和阵列修改器。
- 在设计定稿前，将功能细节保留为独立对象。
- 利用 Tripo 的分段工具隔离细节区域，实现快速编辑。
几何体优化：Retopology 与分段最佳实践
面向生产就绪模型的高效 Retopology
无论是 3D 打印还是实时应用，干净的拓扑结构都至关重要。我先用自动 retopology 工具进行初步清理，再手动调整关键特征周围的边流。
我的工作流程：
- 对主体运行自动 retopo。
- 在卡扣、螺纹或卡合结构周围进行手动 retopology。
- 尽量保持四边面，便于编辑和细分。
智能分段，轻松编辑
将模型分割为逻辑部件（如端盖主体、卡扣、装饰嵌件）可以让后续修改更加便捷。Tripo 的智能分段功能帮助我快速隔离并编辑特定特征，而不影响整体 mesh。
需要避免的误区： 不要过早合并所有部件——在最终导出前，保留可编辑的分组。

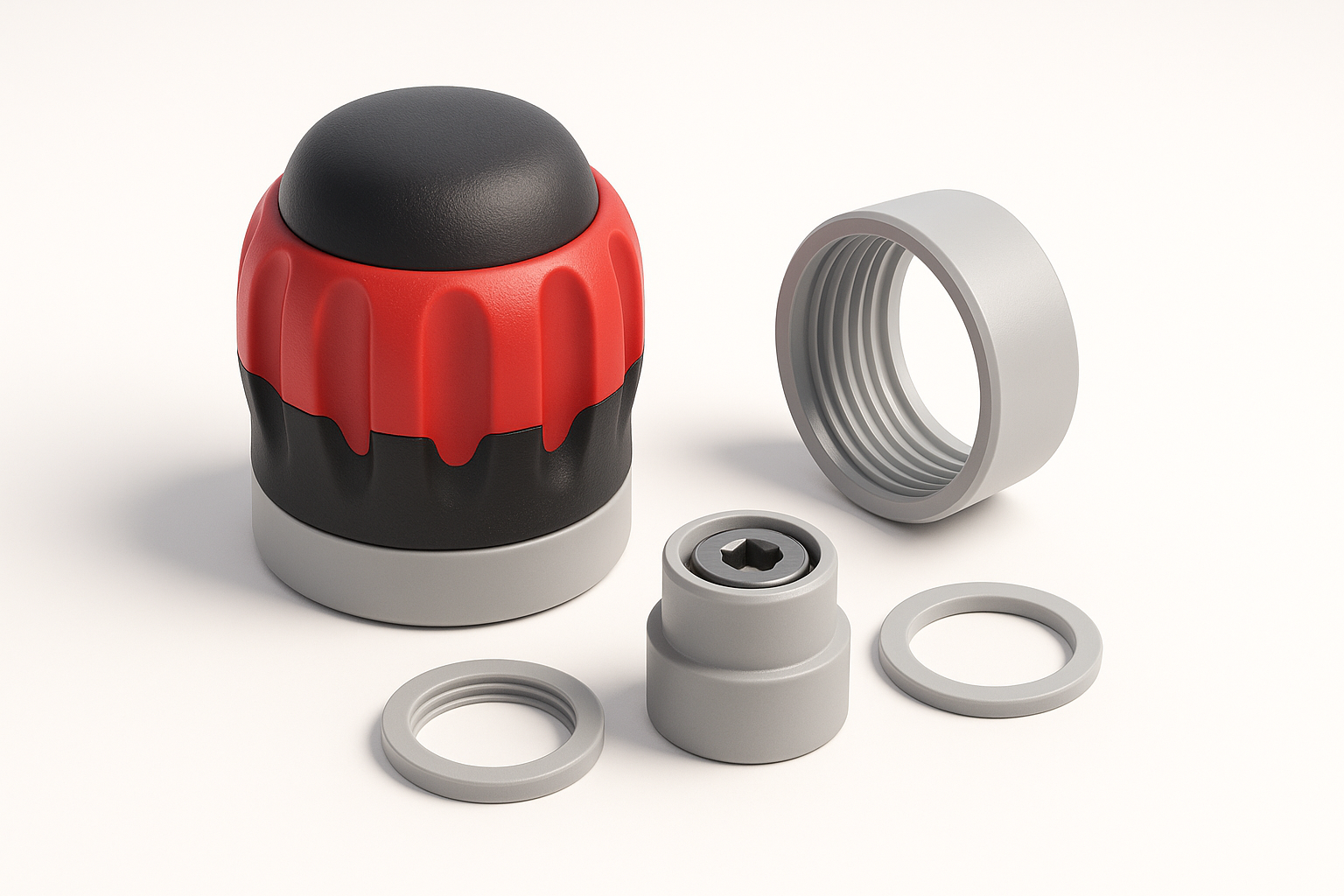

贴图与材质应用技巧
选择真实感材质与颜色
为了获得真实的渲染效果，我会收集实际 Husky 螺丝刀的参考图片。端盖通常由带纹理的塑料制成，颜色有细微变化。我直接从照片中取样颜色，并使用 PBR 材质以确保真实感。
检查清单：
- 为每个分段指定基础颜色。
- 选择具有适当 roughness 和反射率的材质。
- 使用 normal map 表现细腻的表面细节，如滚花或 Logo。
应用与精修贴图
我会仔细展开 UV，避免拉伸，尤其是在圆柱形表面上。在 Tripo 中，我使用内置贴图绘制功能进行快速迭代，如有需要再在专用贴图软件中进行精修。
我的经验：
- 烘焙 AO 和曲率贴图，获得更真实的着色效果。
- Logo 或小字体使用贴花处理，而非直接建模。
3D 模型的导出、测试与集成
面向不同平台的导出设置
导出设置取决于目标平台（CAD、游戏引擎、3D 打印）。我通常使用 OBJ 或 FBX 格式用于通用场景，使用 STL 格式用于打印。
最佳实践：
- 导出前检查比例和单位。
- 应用所有变换并冻结缩放。
- 使用有意义的零件名称导出，便于装配。
在虚拟装配中测试装配效果与功能
我始终会在虚拟装配体中将端盖与其他螺丝刀零件一起测试，以便在原型制作或发布前发现装配问题。
步骤：
- 将端盖导入完整的螺丝刀装配体。
- 检查干涉和间隙。
- 按需调整后重新导出。
AI 驱动建模与传统 3D 建模方法对比
AI 驱动工具在快速原型制作中的优势
根据我的经验，Tripo 等 AI 驱动工具能大幅加速重复性或技术性步骤——包括形态搭建、自动 retopology 和分段处理。这让我得以将精力集中在设计意图和细节上，而不必纠结于拓扑结构或 UV。
我使用 AI 的场景：
- 快速迭代以验证概念。
- 生成基础 mesh 供后续手动精修。
何时选择手动建模
对于关键公差、复杂特征或高度风格化的细节，我仍然依赖手动建模。AI 工具可以做到接近，但在精细调整和自定义几何体方面，手动操控无可替代。
注意事项： 不要跳过手动检查——AI 生成的几何体在用于生产前可能需要清理。
螺丝刀零件建模的经验总结与专家技巧
常见误区及规避方法
- 几何体过于复杂： 从简单开始，只在必要时添加细节。
- 忽视公差： 始终考虑制造或装配间隙。
- 过早合并零件： 尽可能长时间保持各组件独立。
个人工作流程优化与省时技巧
- 建模时将参考图像作为视图平面叠加层使用。
- 利用 AI 分段功能进行快速编辑，但务必手动审查结果。
- 保存增量版本——有时回退到上一个迭代是最快的解决方案。
对 Husky 棘轮螺丝刀端盖进行建模，是一次兼顾精度与工作流程效率的有益实践。将 AI 驱动工具与手工技艺合理结合，我能够持续高效、精准地交付生产就绪的成果，整个过程顺畅而无阻。
